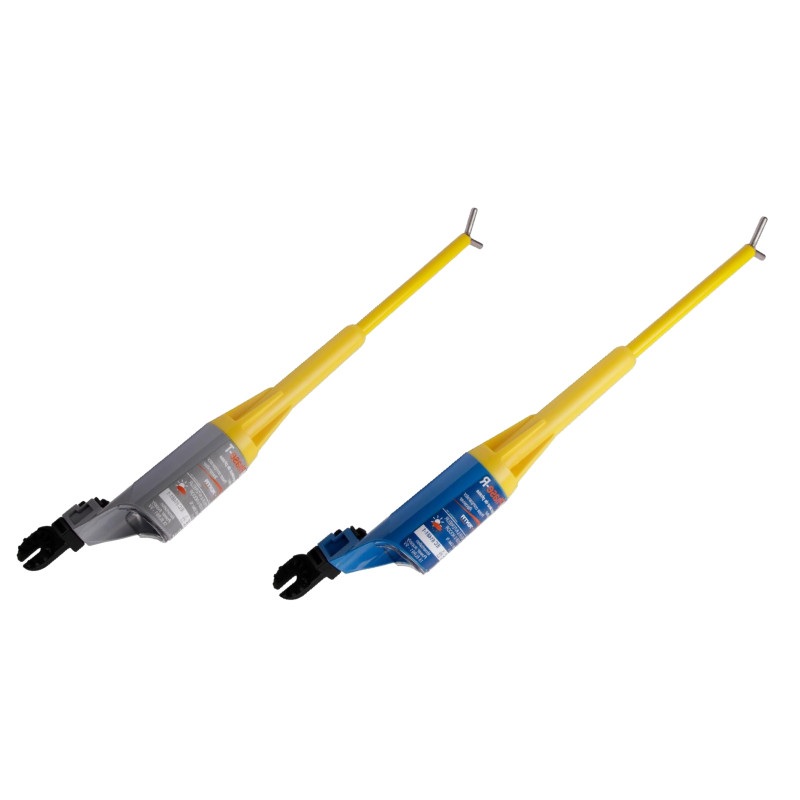

MPHASE Phasenvergleicher 5-36 kV

Norm:
IEC 61481-1 (2014) Arbeiten unter Spannung - Phasenkomparatoren - Teil 1: Kapazitiver Typ zur Verwendung bei Wechselspannungen über 1 kV.
CE: Konformität mit den europäischen Richtlinien.

Anwendung:
Mit dem MPHASE kann die Phasengleichheit zwischen zwei MS-Stromkreisen geprüft werden, bevor diese miteinander verbunden werden.
Jedes einzeln verwendete Modul des MPHASE kann auch das Vorhandensein einer Spannung auf der zu prüfenden Leitung anzeigen.

Eigenschaften:
Spannungsbereiche: 1 kV bis 69 kV.
Netzfrequenzen: 50 und 60 Hz.
Ständiger Bereitschaftszustand mit automatischer Weckfunktion.
Sender (T): Graues Gehäuse.
Zeigt das Vorhandensein von Spannung durch intermittierendes Aufleuchten einer ROTEN LED an, löst den getakteten Signalton aus und überträgt die Phaseninformationen an den Empfänger.
Empfänger (R): blaues Gehäuse
Zeigt das Vorhandensein von Spannung durch Aufleuchten der intermittierenden ROTEN LEDs (2 LEDs) an und löst das getaktete Tonsignal aus, und die Phasenübereinstimmung wird durch Aufleuchten der konstanten ROTEN LEDs (4 LEDs) und ein kontinuierliches Tonsignal angezeigt.
Anzeige des Kommunikationsstatus durch eine BLAUE LED.
HF-Funkübertragung bei 433,9 MHz.
Garantierte Mindestreichweite von 25 m im freien Feld.
Selbsttest, der alle Messkreise, Nichtübereinstimmungssituationen und die Batteriespannung sowie die Kommunikation zwischen den 2 Modulen überprüft.
Niedriger Batteriestand wird durch das Aufleuchten der entsprechenden ORANGE LED angezeigt.
Für die Verwendung im Freien und in Innenräumen vorgesehen.
Betriebstemperaturen: -25 °C bis +55 °C.
Luftfeuchtigkeit: Max. 96 %.
Versorgungsspannung: 9 V Alkaline-Batterie - IEC 6LR61 (1 pro Modul).
Akzeptiert die Verwendung von Akkus mit identischer abgegebener Spannung.
Gehäuse aus Polycarbonat
Abmessungen der einzelnen Module: Ø 59 mm, L = 280 mm ohne Y-Kontaktelektrode und Elektrodenverlängerung.
Nettogewicht jedes der Module: 0,390 kg mit Stangenadapter, ohne Elektrode.

Vorteile:
Leichte und kompakte Module, die den Einsatz des Produkts sowohl im Freien (Linie) als auch in der Station (Sammelschienen) ermöglichen.
Positive Anzeige der Phasenübereinstimmung
Anzeige, dass auf der zu prüfenden Phase eine Spannung anliegt.
Anzeige des Kommunikationsstatus zwischen den beiden Modulen.
Das Fehlen von Kabeln ermöglicht:
- Das Risiko einer Kabelverbindung zu beseitigen.
- Das Problem der Entfernung zwischen den zu prüfenden Punkten zu beseitigen (Einsatzbereich über 25 m).
- Die Überprüfung der Übereinstimmung kann auch durch Wände hindurch erfolgen (innen und außen, z. B. Innenstation und Kabelkopf einer Erdkabelbahn).
Hinweise, die so optimiert sind, dass sie unter allen Arbeitsbedingungen deutlich empfangen werden können:
- Die Leuchtanzeige, die in allen üblichen Arbeitsumgebungen sichtbar ist, sowohl bei Sonnenschein als auch bei Nebel, mit einem großen Sichtwinkel und seitlich durch den Leuchtring.
- Das akustische Signal 100 dB (bei 1 Meter), das auch bei Straßenverkehr oder starkem Wind hörbar bleibt, dank der natürlichen Leitung durch ein akustisches "Horn".
Direkter Zugang zur Batterie und hermetisch abgedichtetes Elektronikfach. Beim Austausch der Batterie verhindert diese Konfiguration:
- Den versehentlichen Austausch von Gehäuse und Elektronik,
- Die Beschädigung der elektronischen Schaltkreise,
- Das Eindringen von Feuchtigkeit in das Gerät, wenn die Batterie im Freien gewechselt wird.
