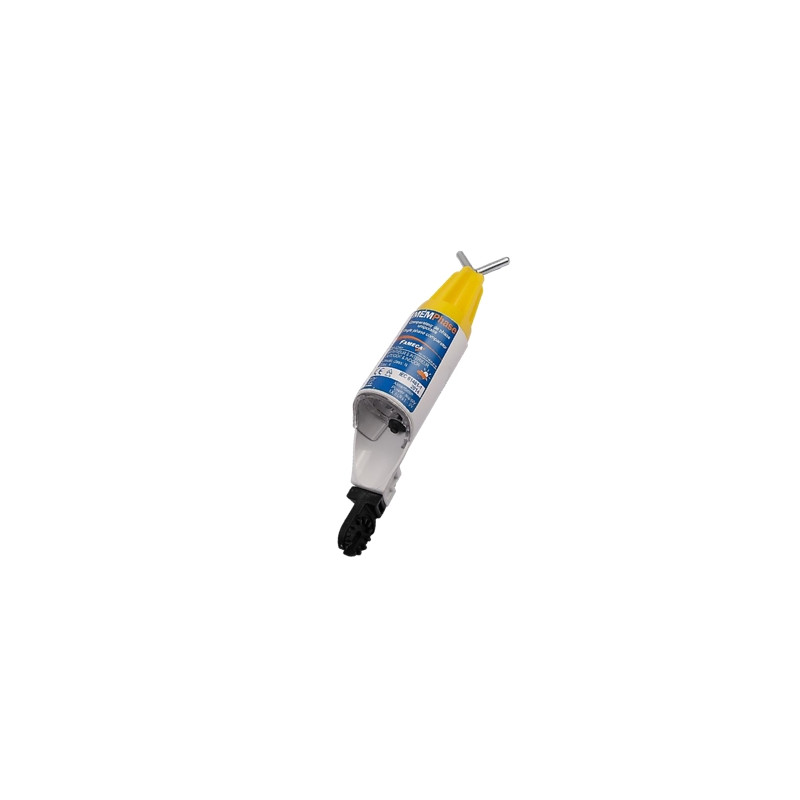

MEMPHASE Einpoliger Phasenvergleicher 5-36 kV

Norm:
IEC 61481-1 (2014) Arbeiten unter Spannung - Phasenvergleicher - Teil 1: Kapazitiver Typ zur Verwendung bei Wechselspannungen über 1 kV.
CE: Konformität mit den europäischen Richtlinien.

Anwendung:
Der MEMPHASE dient dazu, die Phasen zwischen zwei MS-Stromkreisen abzugleichen, bevor sie miteinander verbunden werden.
Er kann auch verwendet werden, um das Vorhandensein einer Spannung auf der Leitung anzuzeigen.

Eigenschaften:
Spannungsbereiche: 1 kV bis 36 kV.
Netzfrequenz: 50 und 60 Hz.
Klasse A: ±10°< ϕp ≤ ±30°.
Ständiger Bereitschaftszustand mit automatischer Weckfunktion.
Einzelmodul:
- Zeigt das Vorhandensein von Spannung durch intermittierendes Aufleuchten der ROTEN LEDs (2 LEDs) an und löst den getakteten Signalton aus, dann Speicherung des Startsignals.
- Zeigt die Speicherbereitschaft durch eine intermittierende BLAUE LED an, die Informationen werden 15 Sekunden lang gespeichert.
- Zeigt die Phasenübereinstimmung an, indem die ROTEN LEDs (4 LEDs) dauerhaft aufleuchten und ein stabiler Ton zu hören ist.
Selbsttest, der alle Messschaltungen und die Batteriespannung überprüft.
Niedriger Batteriestand wird durch das Aufleuchten der dedizierten ORANGE LED angezeigt.
Für die Verwendung im Freien und in Innenräumen vorgesehen.
Betriebstemperaturen: -25 °C bis +55 °C.
Luftfeuchtigkeit: Max. 96 %.
Versorgungsspannung: 9 V Alkaline-Batterie - IEC 6LR61 (Akkus mit gleicher Spannung können verwendet werden).
Gehäuse aus weißem Polycarbonat
Abmessungen: Ø 59 mm, L = 280 mm ohne Y-Kontaktelektrode und Elektrodenverlängerung.
Nettogewicht: 0,390 kg mit Stangenadapter.

Vorteile:
Ein einziges leichtes und kompaktes Modul ermöglicht die Verwendung des Produkts sowohl im Freien (Linie) als auch in der Station (Stabspiele).
Positive Anzeige der Phasenübereinstimmung
Anzeige, wenn Spannung auf der zu testenden Phase vorhanden ist.
Anzeige von "Speicher bereit".
Das Fehlen eines Kabels ermöglicht:
- Das Risiko einer Kabelverbindung zu beseitigen.
- Das Problem der Entfernung zwischen den zu prüfenden Punkten zu beseitigen (im Rahmen der für die Durchführung der beiden Messungen erforderlichen Zeit).
- Ausweitung der Übereinstimmungsprüfung durch Wände hindurch (innen und außen, z. B. Innenstation und Kabelkopf des Erdkabels).
Hinweise, die so optimiert sind, dass sie unabhängig von den Arbeitsbedingungen klar empfangen werden können:
- Die Leuchtanzeige, die in allen üblichen Arbeitsumgebungen sichtbar ist, sowohl bei Sonnenschein als auch bei Nebel, mit einem großen Sichtwinkel und seitlich durch den Leuchtring.
- Das akustische Signal 100 dB (bei 1 Meter), das auch bei Straßenverkehr oder starkem Wind hörbar bleibt, dank der natürlichen Leitung durch ein akustisches "Horn".
Direkter Zugang zur Batterie und hermetisch abgedichtetes Elektronikfach. Beim Austausch der Batterie verhindert diese Konfiguration:
- Den versehentlichen Austausch von Gehäuse und Elektronik,
- Die Beschädigung der elektronischen Schaltkreise,
- Das Eindringen von Feuchtigkeit in das Gerät, wenn die Batterie im Freien gewechselt wird.
