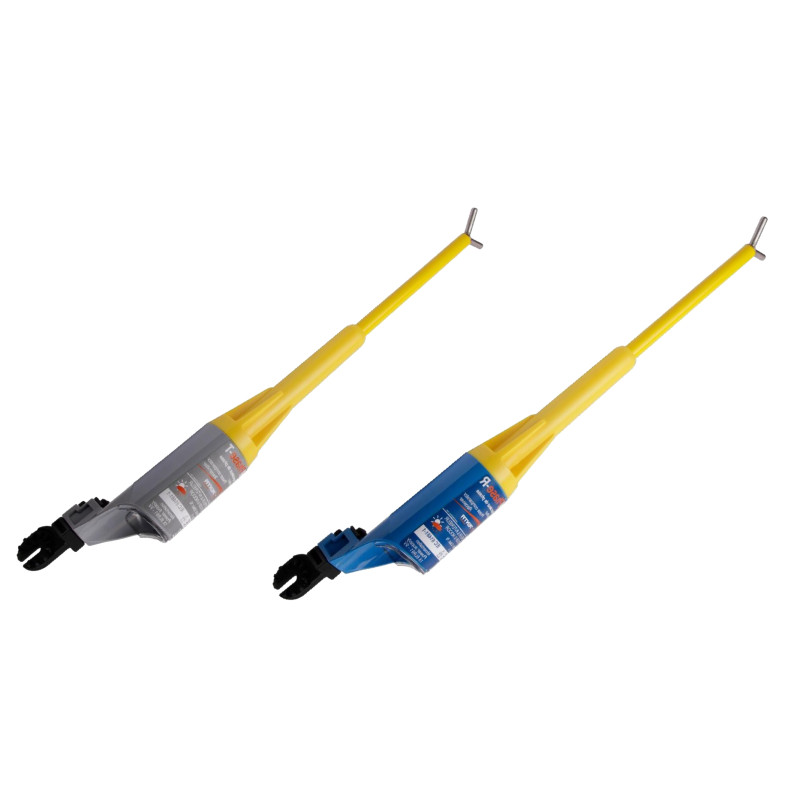

MPHASE Comparateur de phases sans fil 5-36 kV

Norme :
CEI 61481-1 (2014) Travaux sous tension – Comparateurs de phase – Partie 1: Type capacitif pour usage sur des tensions alternatives de plus de 1 kV .
CE : Conformité aux directives Européennes.

Utilisation :
Le MPHASE permet d’effectuer la concordance de phases entre deux circuits MT avant de les raccorder entre eux.
Chaque module du MPHASE utilisé seul permet également d’indiquer la présence d’une tension sur la ligne à contrôler.

Caractéristiques :
Gammes de tension : 1 kV à 69 kV
Fréquence de réseaux : 50 et 60 Hz
État d’attente permanent avec fonction de réveil automatique
Emetteur (T) : boîtier gris
Indique la présence de tension par l’allumage d’un voyant ROUGE intermittent et déclenche le signal sonore cadencé, puis transmet les informations de phase au récepteur.
Récepteur (R) : boîtier bleu
Indique la présence de tension par l’allumage des voyants ROUGE (2 LEDs) intermittents et déclenche le signal sonore cadencé et la concordance de phase est indiquée par allumage des voyants ROUGE (4 LEDs) fixes et signal sonore continu.
Indication de l’état de communication par un voyant BLEU
Transmission radio HF à 433.9 MHz
Portée minimale garantie de 25 m en champ libre
Auto-test vérifiant tous les circuits de mesures, les situations de non-concordance et la tension de la pile ainsi que la communication entre les 2 modules
Niveau de pile faible indiqué par l’allumage du témoin LED ORANGE dédié.
Prévu pour être utilisé en extérieur et intérieur.
Températures de fonctionnement : -25 °C à +55 °C
Hygrométrie : 96 % max.
Tension d’alimentation : Pile 9 V alcaline – IEC 6LR61 (1 par module)
Accepte l’utilisation d’accus à tension délivrée identique
Boîtier en polycarbonate
Dimensions de chacun des modules : Ø 59 mm, L = 280 mm sans l’électrode de contact en Y ni l’allonge d’électrode
Poids net de chacun des modules : 0,390 kg avec adaptateur de perche, sans l’électrode.

Plus produit :
Modules légers et compacts permettant l’utilisation du produit aussi bien en extérieur (ligne) qu’en poste (jeux de barre)
Indication positive de concordance de phase
Indication de présence de tension sur la phase à tester
Indication de l’état de communication entre les 2 modules
L’absence de câble permet :
- D’éliminer le risque dû à la liaison par câble
- De supprimer le problème de distance entre points à contrôler (portée d’utilisation plus de 25m)
- D’étendre le contrôle de concordance au travers de murs (intérieur extérieur, exemple : poste intérieur et tête de câble de remontée aéro-souterraine).
Indications optimisées pour être reçues clairement quelles que soient les conditions de travail :
- L’indication lumineuse visible dans tous les environnements de travail habituels, par temps ensoleillé comme par brouillard, avec un grand angle de visibilité et sur les côtés grâce à son anneau lumineux.
- Le signal sonore 100 dB (à 1 mètre) restant audible même en présence d’un trafic routier ou d’un vent fort, grâce à une conduction naturelle par « cornet » acoustique.
Accès direct à la pile et compartiment électronique fermé hermétiquement. Lors du remplacement de la pile, cette configuration permet d’éviter :
- L’échange par inadvertance boîtier et électronique,
- La dégradation des circuits électroniques,
- La pénétration de l’humidité dans l’appareil lors d’un changement de pile à l’extérieur.
