MPHASE Comparatore di fase 5-36 kV

Norma:
IEC 61481-1 (2014) Lavori sotto tensione - Comparatori di fase - Parte 1: Tipo capacitivo per l'uso con tensioni CA superiori a 1 kV.
CE: Conformità alle direttive europee.

Applicazioni:
L'MPHASE può essere utilizzato per verificare l'uguaglianza di fase tra due circuiti MT prima che vengano collegati tra loro.
Ogni modulo dell'MPHASE, utilizzato singolarmente, può anche indicare la presenza di tensione sulla linea in esame.

Caratteristiche:
Campi di tensione: da 1 kV a 69 kV.
Frequenze di rete: 50 e 60 Hz.
Standby permanente con funzione di allarme automatico.

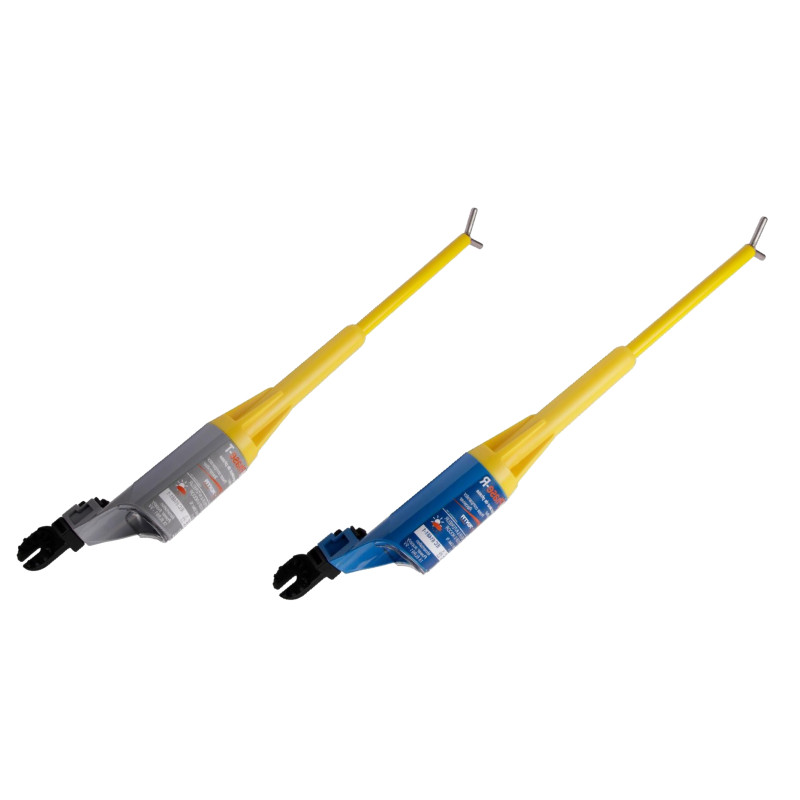

Trasmettitore (T): involucro grigio.
Segnala la presenza di tensione mediante l'accensione intermittente di un LED ROSSO, attiva il segnale acustico a impulsi e trasmette le informazioni di fase al ricevitore.
Ricevitore (R): involucro blu
Indica la presenza di tensione mediante l'accensione intermittente di un LED ROSSO (2 LED) e l'emissione di un segnale acustico a impulsi; la corrispondenza di fase è indicata dall'accensione costante di un LED ROSSO (4 LED) e da un segnale acustico continuo.
Indicazione dello stato di comunicazione tramite un LED BLU.
Trasmissione radio HF a 433,9 MHz.
Portata minima garantita di 25 m in campo aperto.
Autotest che verifica tutti i circuiti di misura, le situazioni di non corrispondenza e la tensione della batteria, nonché la comunicazione tra i 2 moduli.
La batteria scarica è segnalata dall'accensione del LED ARANCIONE corrispondente.
Destinato all'uso in ambienti esterni e interni.
Temperature di esercizio: da -25 °C a +55 °C.
Umidità: max. 96 %.
Tensione di alimentazione: batteria alcalina da 9 V - IEC 6LR61 (1 per modulo).
Accetta l'uso di batterie ricaricabili con tensione di uscita identica.
Alloggiamento in policarbonato
Dimensioni dei singoli moduli: Ø 59 mm, L = 280 mm senza elettrodo di contatto a Y e prolunga dell'elettrodo.
Peso netto di ciascun modulo: 0,390 kg con adattatore per barra, senza elettrodo.

Vantaggi:
Moduli leggeri e compatti che consentono di utilizzare il prodotto sia all'esterno (linea) che in stazione (sbarre).
Indicazione positiva di corrispondenza di fase
Indicazione della presenza di tensione sulla fase in esame.
Indicazione dello stato di comunicazione tra i due moduli.
Consente l'assenza di cavi:
- Eliminazione del rischio di collegamento dei cavi.
- Eliminare il problema della distanza tra i punti da verificare (range di utilizzo oltre 25 m).
- La verifica della conformità può essere effettuata anche attraverso le pareti (interne ed esterne, ad esempio stazione interna e testa del cavo di una canalina interrata).
Indicazioni ottimizzate per essere recepite chiaramente in tutte le condizioni di lavoro:
- L'indicazione luminosa è visibile in tutti gli ambienti di lavoro abituali, sia in presenza di sole che di nebbia, con un ampio angolo di visione e lateralmente attraverso l'anello luminoso.
- Il segnale acustico di 100 dB (a 1 metro) che rimane udibile anche in presenza di traffico stradale o forte vento, grazie alla conduzione naturale attraverso un "corno" acustico.
Accesso diretto alla batteria e al vano elettronico sigillato ermeticamente. Questa configurazione impedisce la sostituzione della batteria:
- La sostituzione accidentale dell'involucro e dell'elettronica,
- il danneggiamento dei circuiti elettronici
- l'ingresso di umidità nell'unità quando si sostituisce la batteria all'aperto.
