TAG5000 Phasenvergleicher 4-500 kV

543-41500
Spannungsbereich: 4-500 kV (50 Hz)
Sichere Elektrodenverlängerung (weiss) für den Einsatz an Freileitungen von 110 bis 500 kV,
Sender (T): graues Gehäuse 210 mm - Ø 90 mm - 0.630 kg.
Empfänger (R): blaues Gehäuse 210 mm - Ø 90 mm - 0.630 kg.

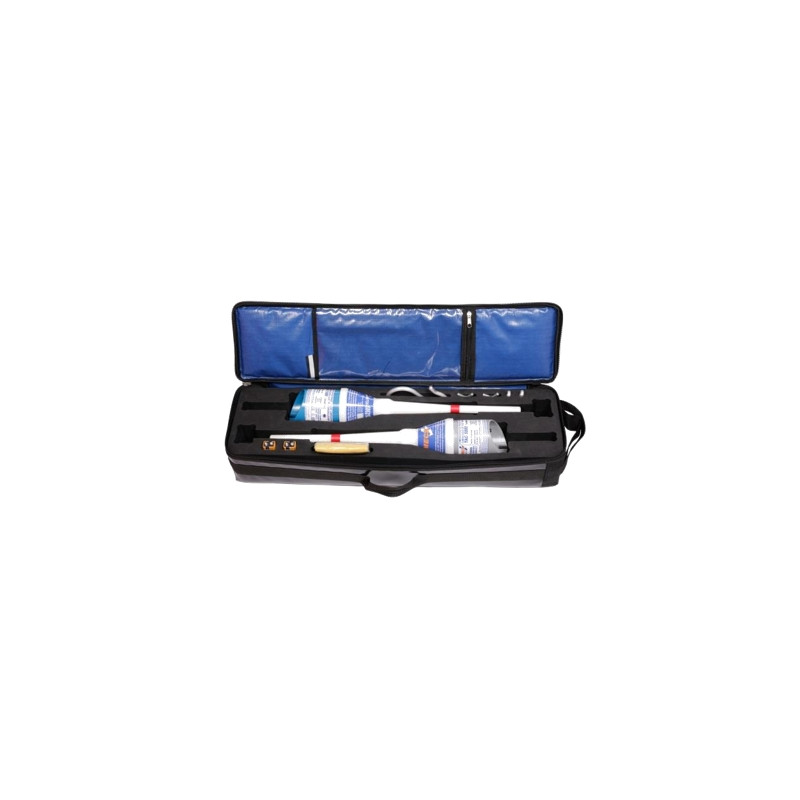

Wird in einer Aufbewahrungstasche geliefert.
Beschreibung
Norm:
Entspricht europäischen Richtlinien mit CE-Kennzeichnung nach IEC 61481-1

Anwendung:
Phasenvergleicher für eine Nennspannung von 4 kV bis 230 kV -
50Hz oder 60Hz (bitte angeben).
Muss mit 2 isolierten Betätigungsstangen (nicht im Lieferumfang)
verwendet werden. Allwetter Indoor / Outdoor-Einsatz.

Eigenschaften:
Sender: graues Gehäuse 210 mm - Ø 90 mm - 0.5kg inkl.
Spannungsanzeige durch ein optisches und akustisches Signal und
überträgt dann die Phaseninformation an den Empfänger.

Empfänger: blaues Gehäuse 210mm - Ø 90mm - 0.5kg inkl.
Spannungsanzeige durch ein optisches und akustisches Signal,
Eingebauter Selbsttest, der alle Funktionen simuliert.

HF-Funkübertragung bei 433,9 MHz
Mindestreichweite von 25 m im freien Feld
Stromversorgung über 2 9-V Alkalibatterien
Antennenlänge Ai = 260 mm
Gesamtlänge Lu = 423 mm
