BATTERIE BOSCH
Forma della testa: forbice aperta
Campo di taglio max.: Ø 85 mm
Forza di taglio: 30 kN
Tensione della batteria: 18 V
Capacità della batteria: 5,0 Ah, agli ioni di litio
Tempo di ricarica della batteria: 45 minuti.
Peso con batteria: 7,2 kg
Temperatura ambiente: da -10 °C a +40 °C
Forza: 60 kN
Crimpatura a 4 perni: 10>400 mm² Cu; 10>300 mm² Al
Corsa: 32 mm
Tempo di crimpatura: da 5 a 7 s
Tempo di crimpatura: 340 crimpature
Dimensioni: 445 x 86 x 350 mm
Peso: 5,8 kg
Fornito con una batteria Li-Ion da 18 V e 5,0 Ah,
un caricabatterie da 220V, in una custodia da trasporto
Capacità di carico 1600 kg
1 catena da 1,5 m (altre lunghezze su richiesta)
Corsa con un giro di leva 19 mm
Forza di sollevamento a carico nominale 31,2 daN
Peso 9,4 kg
per il collegamento di fascette tipo Ligarex larghezza 16 mm
nastro con terminale larghezza 16-20 mm
Nastro larghezza da 5 a 22 mm e spessore massimo 0,75 mm
Norma: IEC 61481-1
Campo di tensione: 5-36 kV (50/60 Hz),
Indicazione di corrispondenza di fase,
Indicazione di presenza di tensione,
Scatola di memoria L = 280 mm, Ø 59 mm, 390 g,
Baionetta bloccabile e presa esagonale,
Fornito in una borsa di stoccaggio.
Norma:
IEC 61481-1 (2014) Lavori sotto tensione - Comparatori di fase - Parte 1: Tipo capacitivo per l'uso con tensioni CA superiori a 1 kV.
CE: Conformità alle direttive europee.
Applicazioni:

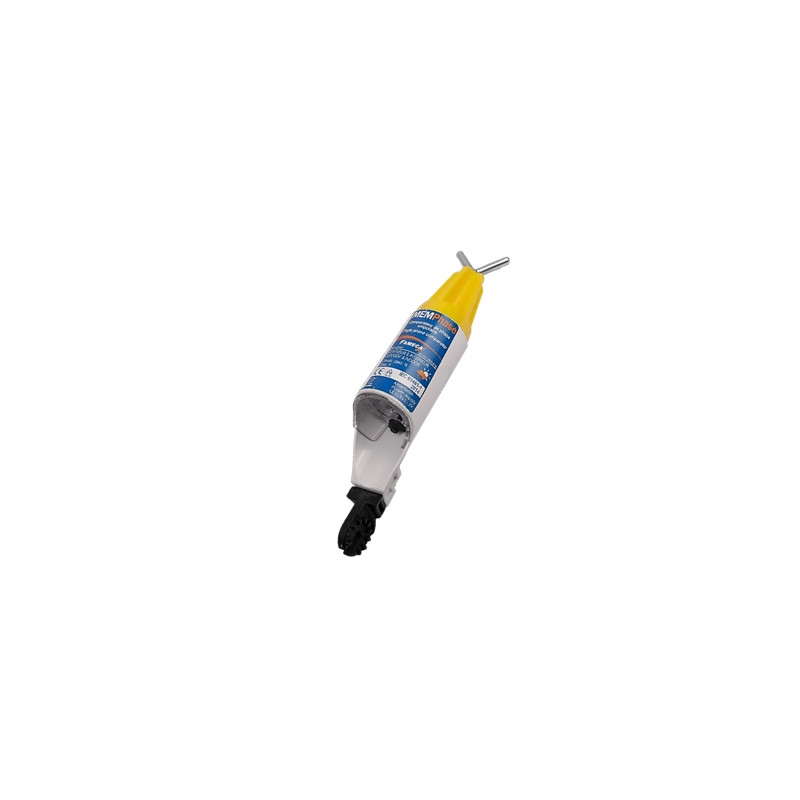

Il MEMPHASE viene utilizzato per bilanciare le fasi tra due circuiti MT prima che vengano collegati tra loro.
Può anche essere utilizzato per indicare la presenza di tensione sulla linea.
Caratteristiche:
Campi di tensione: da 1 kV a 36 kV.
Frequenza di rete: 50 e 60 Hz.
Classe A: ±10°< ϕp ≤ ±30°.
Standby permanente con funzione di risveglio automatico.
Modulo singolo:
- Indica la presenza di tensione mediante l'accensione intermittente dei LED ROSSI (2 LED) e attiva il segnale acustico temporizzato, quindi la memorizzazione del segnale di avvio.
- Indica la disponibilità di memorizzazione mediante l'accensione intermittente del LED BLU; le informazioni vengono memorizzate per 15 secondi.
- La corrispondenza di fase è segnalata dall'accensione continua dei LED ROSSI (4 LED) e dall'emissione di un segnale acustico stabile.
Autotest che controlla tutti i circuiti di misura e la tensione della batteria.
La batteria scarica è segnalata dall'accensione del LED arancione dedicato.
Destinato all'uso in ambienti esterni e interni.
Temperature di esercizio: da -25 °C a +55 °C.
Umidità: max. 96 %.
Alimentazione: batteria alcalina da 9 V - IEC 6LR61 (è possibile utilizzare batterie ricaricabili con lo stesso voltaggio).
Alloggiamento in policarbonato bianco
Dimensioni: Ø 59 mm, L = 280 mm senza elettrodo di contatto a Y e prolunga dell'elettrodo.
Peso netto: 0,390 kg con adattatore per asta.
Vantaggi:
Un unico modulo leggero e compatto consente l'utilizzo del prodotto sia all'esterno (linea) che in stazione (corrispondenze a barra).
Indicazione di corrispondenza di fase positiva
Indicazione della presenza di tensione sulla fase in esame.
Indicazione di "memoria pronta".
Consente l'assenza di cavo:
- Eliminare il rischio di un collegamento via cavo.
- Eliminare il problema della distanza tra i punti da testare (entro il tempo necessario per eseguire le due misure).
- Estendere il test di conformità attraverso le pareti (interne ed esterne, ad esempio stazione interna e testa del cavo interrato).
Indicazioni ottimizzate per essere ricevute chiaramente indipendentemente dalle condizioni di lavoro:
- L'indicazione luminosa è visibile in tutti gli ambienti di lavoro abituali, sia in presenza di sole che di nebbia, con un ampio angolo di visione e lateralmente attraverso l'anello luminoso.
- Il segnale acustico di 100 dB (a 1 metro) che rimane udibile anche in presenza di traffico stradale o forte vento, grazie alla conduzione naturale attraverso un "corno" acustico.
Accesso diretto alla batteria e al vano elettronico sigillato ermeticamente. Questa configurazione impedisce la sostituzione della batteria:
- La sostituzione accidentale dell'involucro e dell'elettronica,
- il danneggiamento dei circuiti elettronici,
- l'ingresso di umidità nell'unità quando si sostituisce la batteria all'aperto.
Tensione massima: 45 kV,
Numero di elementi: 2,
Lunghezza chiusa: 0,9 m,
Lunghezza aperta: 1,5 m,
Testata finale: U - B - APV
Norme: IEC 62193 / IEC 60855-1
Tensione massima: 36 kV,
Numero di elementi: 3,
Lunghezza chiusa: 0,55 m,
Lunghezza aperta: 1,32 m,
Testa finale: U - B - APV
Norme: IEC 62193 / IEC 60855-1
Tensione massima: 72 kV,
Numero di elementi: 2,
Lunghezza chiusa: 1,17 m,
Lunghezza aperta: 2,05 m,
Tappo finale: U - B - APV
Standard: IEC 62193 / IEC 60855-1
Gamma di tensione: 4-500 kV (50 Hz)
Prolunga dell'elettrodo di sicurezza (bianche) per l'uso su linee aeree da 110 a 500 kV,
Prolunga dell'elettrodo di sicurezza (grigio) per l'uso su 4 - 36 kV reti MV interne,
Trasmettitore (T): custodia grigia 210 mm - Ø 90 mm - 0,630 kg
Ricevitore (R): cassa blu 210 mm - Ø 90 mm - 0,630 kg
Consegnato in un sacchetto...
Norma: IEC 61481-1
Campo di tensione: 5-36 kV (50/60 Hz),
Indicazione di corrispondenza di fase,
Indicazione di presenza di tensione,
Estensione elettrodi Lunghezza 226 mm Ø 15 mm,
Scatola di memoria L = 280 mm, Ø 59 mm, 390 g,
Baionetta bloccabile e presa esagonale,
Fornito in una borsa di stoccaggio.
Norma: IEC 61481-1
Campo di tensione: 16-65 kV (50/60 Hz),
Indicazione di corrispondenza di fase,
Indicazione di presenza di tensione,
Trasmettitore (T): custodia grigia L = 280 mm, Ø 59 mm, 390 g
Ricevitore (R): custodia blu L = 280 mm, Ø 59 mm, 390 g
Baionetta bloccabile e presa esagonale,
Fornito in una borsa di stoccaggio.
Norma: IEC 61481-1
Campo di tensione: 16-65 kV (50/60 Hz),
Indicazione di corrispondenza di fase,
Indicazione di presenza di tensione,
Elektrodenverlängerung Länge 226 mm, Ø 15 mm,
Trasmettitore (T): custodia grigia L = 280 mm, Ø 59 mm, 390 g
Ricevitore (R): custodia blu L = 280 mm, Ø 59 mm, 390 g
Baionetta bloccabile e presa esagonale,
Fornito in una...
Norma: IEC 61481-1
Campo di tensione: 5-36 kV (50/60 Hz),
Indicazione di corrispondenza di fase,
Indicazione di presenza di tensione,
Trasmettitore (T): custodia grigia L = 280 mm, Ø 59 mm, 390 g
Ricevitore (R): custodia blu L = 280 mm, Ø 59 mm, 390 g
Baionetta bloccabile e presa esagonale,
Fornito in una borsa di stoccaggio.
Gamma di tensione: 4-230 kV (50Hz)
Prolunga dell'elettrodo di sicurezza (grigio) per l'uso su 4 - 36 kV reti MV interne,
Trasmettitore (T): custodia grigia 210 mm - Ø 90 mm - 0,630 kg
Ricevitore (R): cassa blu 210 mm - Ø 90 mm - 0,630 kg
Consegnato in un sacchetto per la conservazione.
Gamma di tensione: 4-500 kV (50 Hz)
Prolunga dell'elettrodo di sicurezza (bianche) per l'uso su linee aeree da 110 a 500 kV,
Trasmettitore (T): custodia grigia 210 mm - Ø 90 mm - 0,630 kg
Ricevitore (R): cassa blu 210 mm - Ø 90 mm - 0,630 kg
Consegnato in un sacchetto per la conservazione.
Norma: IEC 61481-1
Campo di tensione: 5-36 kV (50/60 Hz),
Indicazione di corrispondenza di fase,
Indicazione di presenza di tensione,
Elektrodenverlängerung Länge 226 mm, Ø 15 mm,
Trasmettitore (T): custodia grigia L = 280 mm, Ø 59 mm, 390 g
Ricevitore (R): custodia blu L = 280 mm, Ø 59 mm, 390 g
Baionetta bloccabile e presa esagonale,
Fornito in una...
Gamma di tensione: 4-230 kV (50Hz)
Trasmettitore (T): custodia grigia 210 mm - Ø 90 mm - 0,630 kg
Ricevitore (R): cassa blu 210 mm - Ø 90 mm - 0,630 kg
Consegnato in un sacchetto per la conservazione.
Norma: IEC 61481-1
Campo di tensione: 5-36 kV (50/60 Hz),
Indicazione di corrispondenza di fase,
Indicazione di presenza di tensione,
Scatola di memoria L = 280 mm, Ø 59 mm, 390 g,
Baionetta bloccabile e presa esagonale,
Fornito in una borsa di stoccaggio.
