PHANTOM Realphasenidentifikationssystem (GPS)

Verwendung:
Die PHANTOM ist ein exklusives Produkt, das an jedem Punkt des Netzes die Phase und den Phasenwinkel im Vergleich zu einer zentralen Referenz anzeigt. Er funktioniert sowohl bei Nieder- als auch bei Hochspannung, auf Freileitungen oder in Stationen. Das Netz bleibt in seinem aktuellen Schema unter Spannung. Die Messung wird dank der GPS-Synchronisation zwischen der Referenz und der Messeinheit genau berechnet.
Das System garantiert den Betreibern die Kenntnis der "wahren Phase" bei den folgenden Operationen:
- Wechsel des Transformators
- Verbindung von oberirdischen und unterirdischen Netzen
- Parallelisierung von Netzsektoren
- Installation von Messungen oder Fernmessungen
- Installation von intelligenten Zählern.
- Kartierung der Lasten im Hinblick auf den Ausgleich.
- Wiederherstellung des Netzes nach klimatischen Zwischenfällen.
- Georeferenzierte Kartierung
- Aktualisierung der Netzdokumentation.

Merkmale:
- Phasenauflösung: ± 1 °.
- Drahtlose Reichweite: Drahtloses Mess- und Anzeigemodul: 14 Meter.

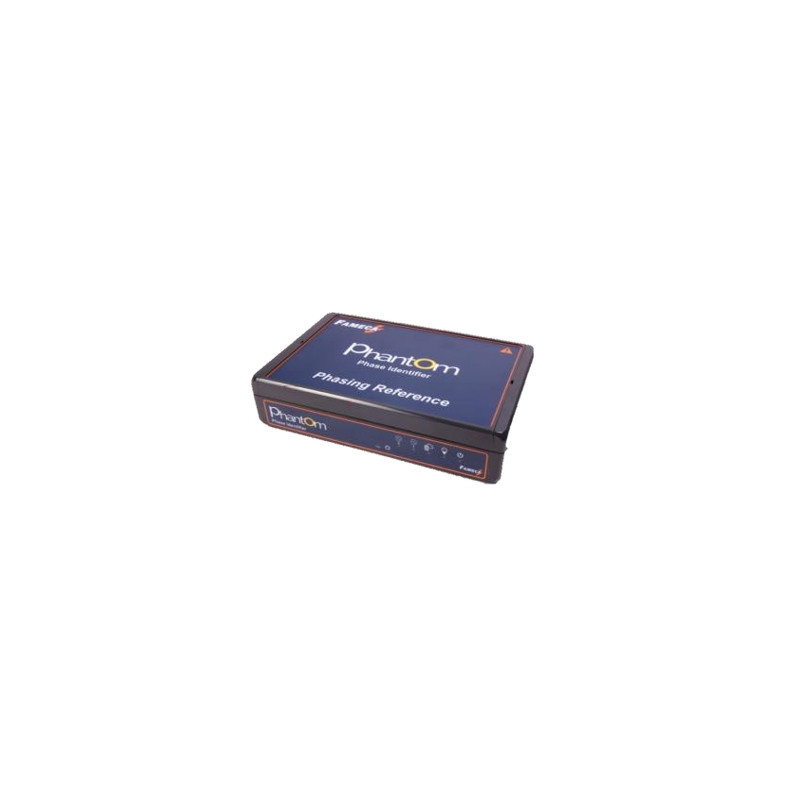

- PHANTOM-Referenzmodul:
- Zwei Referenzeingänge (CAT-III 600V, CAT-IV 300V).
- Ethernet-Anschluss- Stromeingang- Schnittstelle für externen GPS-Anschluss.
- 50/60Hz

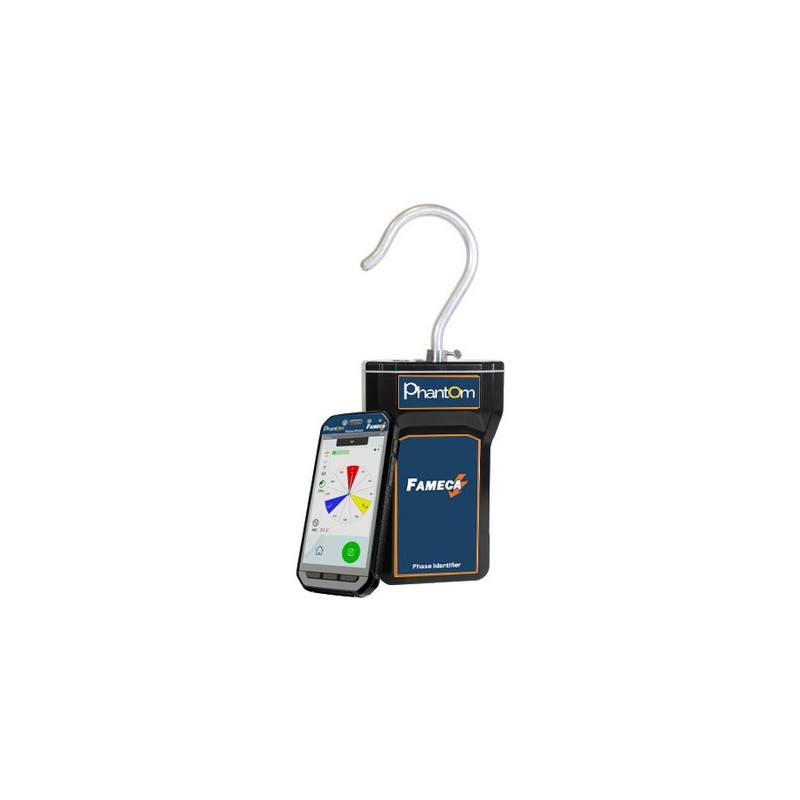

- PHANTOM-Messmodul:
- 4 AA-Batterien.
- Autonomie: 30 Stunden kontinuierliche Phaseneinstellung.
- Direkter Kontakt zur Phaseneinleitung bei Niederspannung CAT-III 1000V / CAT-IV 600V.
- Direkter Kontakt Mittelspannung bis 72 kV mit isolierender Stange.
- Kontaktlos bis 800 kV
- Eingang für kapazitive Tests
- Messungen des halb gleichgerichteten Spannungsanzeigerports der Zellentabelle.
- IP-67-Klassifizierung
- 50/60 Hz

Vorteile:
PHANTOM wurde entwickelt, um elektrische Phasen auf allen Spannungsebenen (40 V bis 1200 kV) eines Stromnetzes eindeutig zu identifizieren. Seine fortschrittliche Technologie ermöglicht mühelose Messungen an jedem Ort:
- Funktioniert auf allen Spannungsebenen
- Intuitive grafische Ablesung
- Direkte und berührungslose Phasenschaltung
- Präzise GPS-Satellitentechnologie
- Robuste drahtlose Kommunikation
- Robustes, in der Praxis erprobtes Design
- Zurückhaltender Modus (keine GPS-Abdeckung)
- Zeitverzögerter Modus (keine Mobilfunkabdeckung)
