PHANTOM Sistema di identificazione a fase reale (GPS)

Utilizzo:
Il PHANTOM è un prodotto esclusivo che visualizza la fase e l'angolo di fase in qualsiasi punto della rete rispetto a un riferimento centrale. Funziona sia in bassa che in alta tensione, su linee aeree o nelle stazioni. La rete rimane attiva nel suo schema attuale. La misura viene calcolata con precisione grazie alla sincronizzazione GPS tra il riferimento e l'unità di misura.
Il sistema garantisce agli operatori la conoscenza della "vera fase" durante le operazioni successive:
- Cambio del trasformatore
- Collegamento di reti fuori terra e sotterranee
- Parallelizzazione dei settori della rete
- Installazione di misure o misure a distanza
- Installazione di contatori intelligenti.
- Mappatura dei carichi in vista del bilanciamento.
- Ripristino della rete dopo gli incidenti climatici.
- Mappatura georeferenziata
- Aggiornamento della documentazione di rete.

Caratteristiche:
- Risoluzione di fase: ± 1 °.
- Portata wireless: modulo di misurazione e visualizzazione wireless: 14 metri.

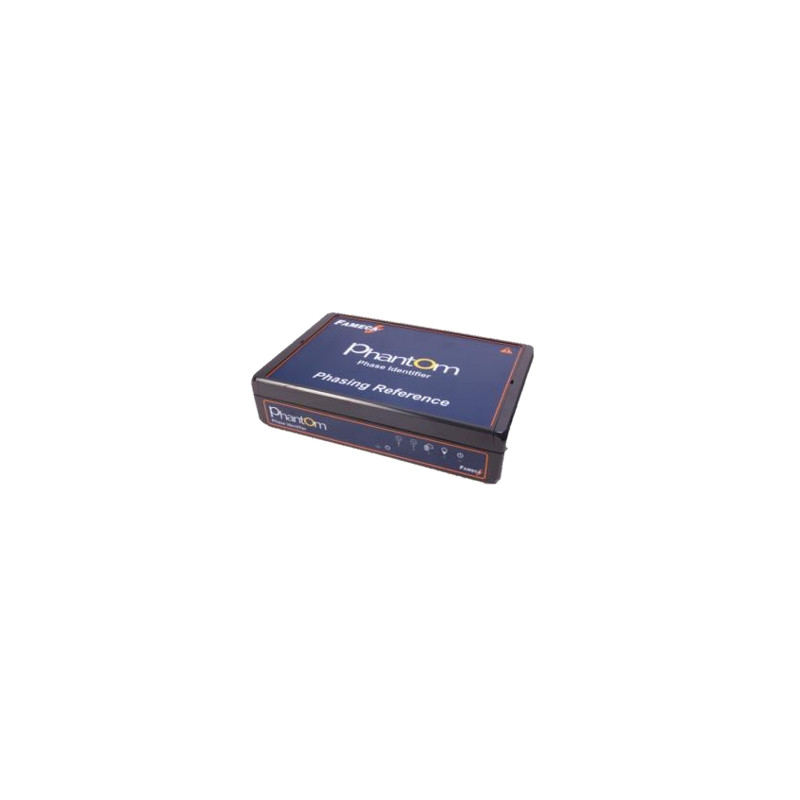

- Modulo di riferimento PHANTOM:
- Due ingressi di riferimento (CAT-III 600V, CAT-IV 300V).
- Connessione Ethernet - Interfaccia di ingresso dell'alimentazione per il collegamento al GPS esterno.
- 50/60Hz

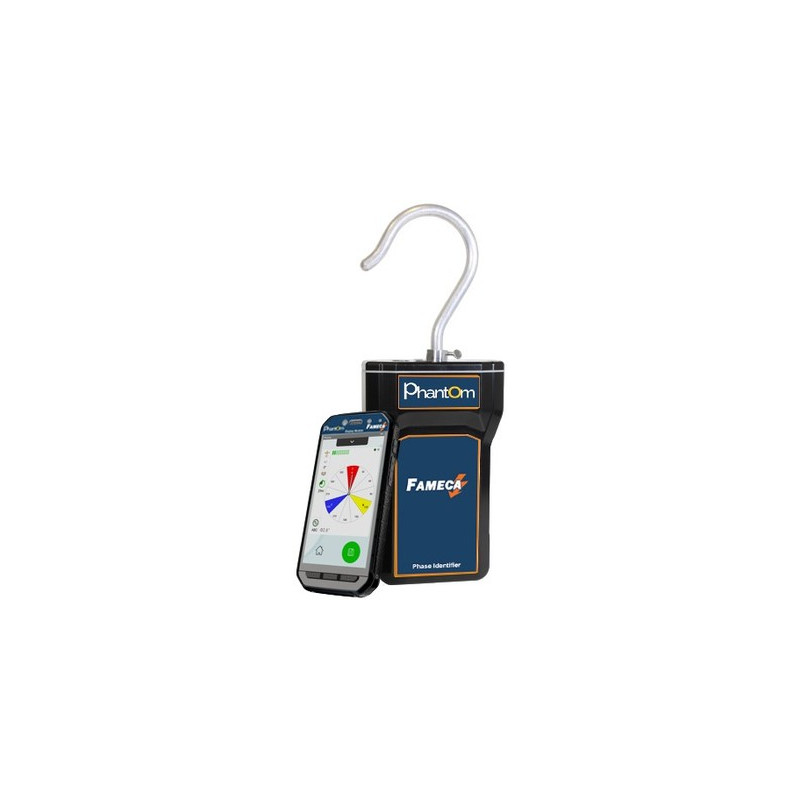

- Modulo di misura PHANTOM:
- 4 batterie AA.
- Autonomia: 30 ore di regolazione continua della fase.
- Iniezione di fase a contatto diretto per bassa tensione CAT-III 1000V / CAT-IV 600V.
- Contatto diretto in media tensione fino a 72 kV con barra isolante.
- Senza contatto fino a 800 kV
- Ingresso per test capacitivi
- Misure dell'indicatore di tensione semi-rettificato della tabella delle celle.
- Classificazione IP 67
- 50/60 Hz

Vantaggi:
PHANTOM è progettato per identificare chiaramente le fasi elettriche a tutti i livelli di tensione (da 40 V a 1200 kV) di un sistema elettrico. La sua tecnologia avanzata consente di effettuare misurazioni senza sforzo in qualsiasi luogo:
- Funziona con tutti i livelli di tensione
- Lettura grafica intuitiva
- Commutazione di fase diretta e senza contatto
- Precisa tecnologia satellitare GPS
- Comunicazione wireless robusta
- Design robusto e collaudato sul campo
- Modalità a tempo (senza copertura GPS)
- Modalità a tempo (senza copertura cellulare)
