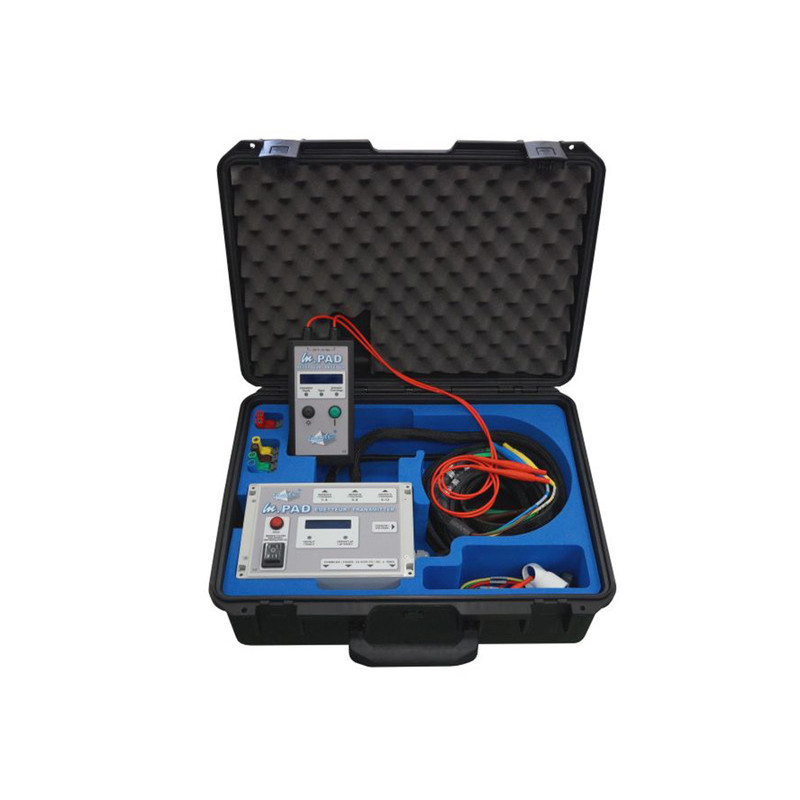

m.PAD Phasenidentifikationsgerät NS unter Spannung
  • m.PAD Phasenidentifikationsgerät NS unter Spannung
  • m.PAD Phasenidentifikationsgerät NS unter Spannung

m.PAD Phasenidentifikationsgerät NS unter Spannung

119-MPAD12
12 Abgänge
Sender + Empfänger
50/60 Hz, 230/400 V
CAT IV 1000 V
9,85 kg
Beschreibung
FUNKTION
m.PAD ist ein Gerät, das die Kennzeichnung von Phasen und Abgängen an jedem Punkt des unter Spannung stehenden Niederspannungsnetzes nach der MS/NS-Transformatorstation ermöglicht.

VERWENDUNGSPRINZIP
m.PAD besteht aus einem Sender und einem Empfänger.
Der Sender wird an die MS/NS-Station angeschlossen:
- Spannungsseitig auf der NS-Seite an die 3 Phasen und den Neutralleiter.
- Stromseitig mithilfe der MADE-Flex (Rogowski-Schleifen) an jedem Abgang (wobei die 3 Phasen jedes Abgangs genommen und der Neutralleiter ausgeschlossen werden).
Der Empfänger kann dann zwischen Phase und Neutralleiter an verschiedenen Punkten des Netzes angeschlossen werden, um dort die Phase und den Abgang zu lokalisieren.
Artikeldetails
119-MPAD12

Besondere Bestellnummern

ean13
9030333090
