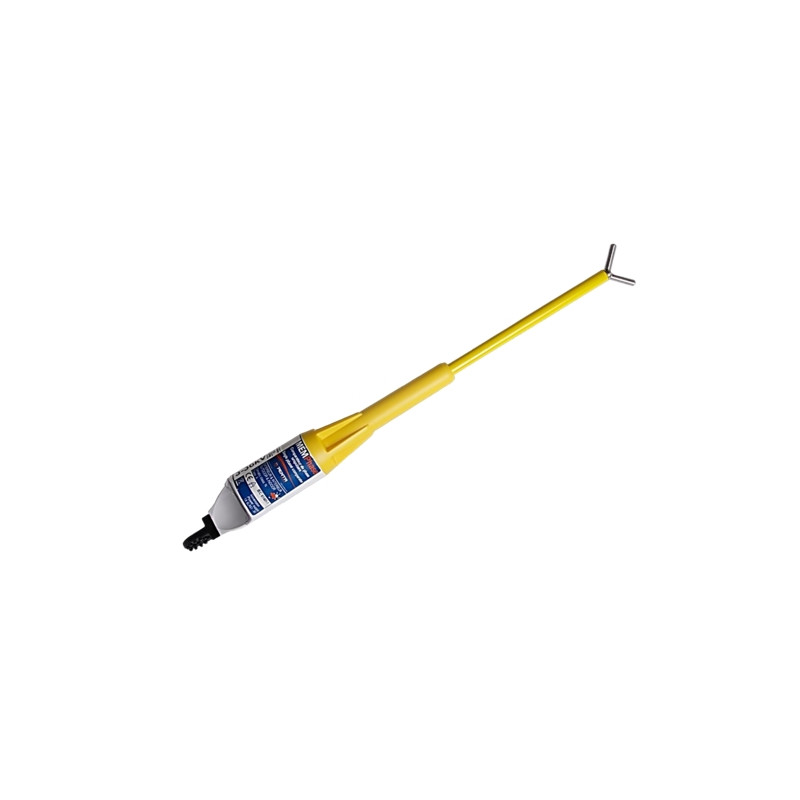

MEMPHASE Comparatore di fase unipolare 5-36 kV

Norma:
IEC 61481-1 (2014) Lavori sotto tensione - Comparatori di fase - Parte 1: Tipo capacitivo per l'uso con tensioni CA superiori a 1 kV.
CE: Conformità alle direttive europee.

Applicazioni:
Il MEMPHASE viene utilizzato per bilanciare le fasi tra due circuiti MT prima che vengano collegati tra loro.
Può anche essere utilizzato per indicare la presenza di tensione sulla linea.

Caratteristiche:
Campi di tensione: da 1 kV a 36 kV.
Frequenza di rete: 50 e 60 Hz.
Classe A: ±10°< ϕp ≤ ±30°.
Standby permanente con funzione di risveglio automatico.
Modulo singolo:
- Indica la presenza di tensione mediante l'accensione intermittente dei LED ROSSI (2 LED) e attiva il segnale acustico temporizzato, quindi la memorizzazione del segnale di avvio.
- Indica la disponibilità di memorizzazione mediante l'accensione intermittente del LED BLU; le informazioni vengono memorizzate per 15 secondi.
- La corrispondenza di fase è segnalata dall'accensione continua dei LED ROSSI (4 LED) e dall'emissione di un segnale acustico stabile.
Autotest che controlla tutti i circuiti di misura e la tensione della batteria.
La batteria scarica è segnalata dall'accensione del LED arancione dedicato.
Destinato all'uso in ambienti esterni e interni.
Temperature di esercizio: da -25 °C a +55 °C.
Umidità: max. 96 %.
Alimentazione: batteria alcalina da 9 V - IEC 6LR61 (è possibile utilizzare batterie ricaricabili con lo stesso voltaggio).
Alloggiamento in policarbonato bianco
Dimensioni: Ø 59 mm, L = 280 mm senza elettrodo di contatto a Y e prolunga dell'elettrodo.
Peso netto: 0,390 kg con adattatore per asta.

Vantaggi:
Un unico modulo leggero e compatto consente l'utilizzo del prodotto sia all'esterno (linea) che in stazione (corrispondenze a barra).
Indicazione di corrispondenza di fase positiva
Indicazione della presenza di tensione sulla fase in esame.
Indicazione di "memoria pronta".
Consente l'assenza di cavo:
- Eliminare il rischio di un collegamento via cavo.
- Eliminare il problema della distanza tra i punti da testare (entro il tempo necessario per eseguire le due misure).
- Estendere il test di conformità attraverso le pareti (interne ed esterne, ad esempio stazione interna e testa del cavo interrato).
Indicazioni ottimizzate per essere ricevute chiaramente indipendentemente dalle condizioni di lavoro:
- L'indicazione luminosa è visibile in tutti gli ambienti di lavoro abituali, sia in presenza di sole che di nebbia, con un ampio angolo di visione e lateralmente attraverso l'anello luminoso.
- Il segnale acustico di 100 dB (a 1 metro) che rimane udibile anche in presenza di traffico stradale o forte vento, grazie alla conduzione naturale attraverso un "corno" acustico.
Accesso diretto alla batteria e al vano elettronico sigillato ermeticamente. Questa configurazione impedisce la sostituzione della batteria:
- La sostituzione accidentale dell'involucro e dell'elettronica,
- il danneggiamento dei circuiti elettronici,
- l'ingresso di umidità nell'unità quando si sostituisce la batteria all'aperto.
