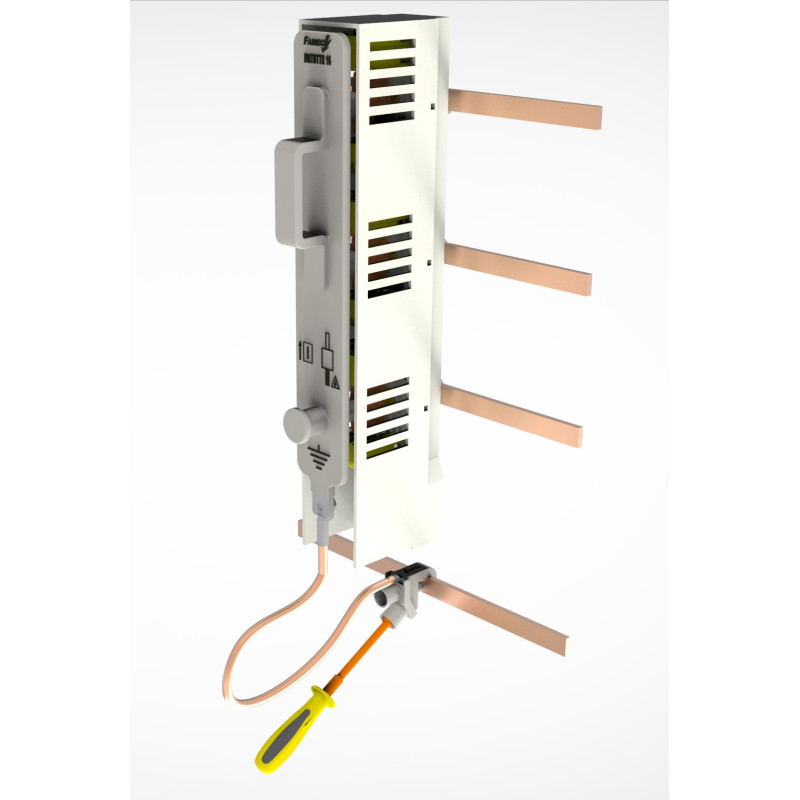

E.u.K-Vorrichtung in VK Monoblock NS

Anwendung:
Die feste Vorrichtung ist mit drei Kurzschlusseinsätze der Grösse NH123 oder NH 00 ausgestattet
und dient zum vorübergehenden Erden und Kurzschließen von der Norm IEC/EN 60947-3
entsprechenden freigeschalteten oder spannungsfreien NH- Sicherungslastschaltleisten und
NH-Sicherungsleisten in Niederspannungsverteilungen.

Vorteile:
Das Gerät hält einem Kurzschlussstrom von 16kA/1s (mit NH 123) und 4.6 kA/1s (mit NH 00) stand,
während eine herkömmliche Vorrichtungen nicht mehr als 7kA/1s standhält.
Einfache und schnelle Montage in 2 Schritte: Befestigung der Erdungsklemme und Einsatz des Gerätes in
die NH Sicherungsleiste. Bei herkömmlichen Vorrichtungen sind mindestens 16 Arbeitsschritte nötig.
Einteilig, robust und sicher. Die Kurzschlusseinsätze enthalten eine Sperre, so das es unmöglich ist die
Vorrichtung verkehrt rum zu montieren.

Technische Daten:
DIN EN 61230
Bemessungsstrom: 16 kA oder 4.6kA
Bemessungszeit: 1s
Abstand zwischen den Kurzschlusseinsätzen: 185mm
Gewicht: 4,5 kg.
Masse: 650x85x170mm
Die Vorrichtung ist vollständig isoliert.
Die drei Kurzschlusseinsätze sind durch eine feste und leitfähige Metallplatte
verbunden.
Es beinhaltet eine Erdungsklemme für die Erdungsschiene mit flexiblem und isoliertem
Handgriff, der eine Befestigung an Stangen von bis zu 25mm Durchmesser ermöglicht.
Die Vorrichtung wird in einer Aufbewahrungstasche geliefert
