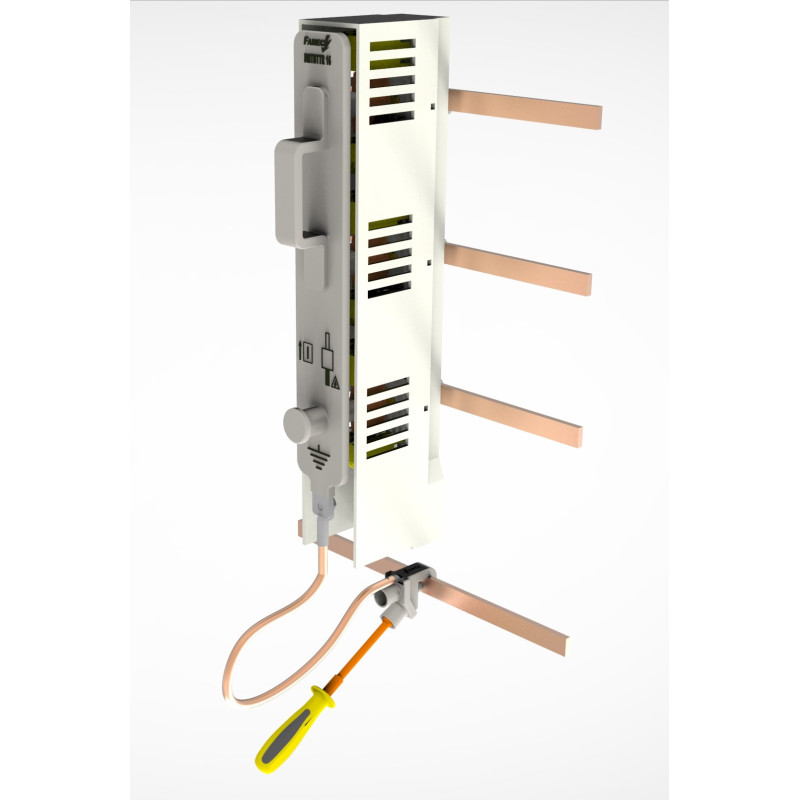

Dispositivi di messa a terra nella CD monoblocco BT

541-49000
Standard: IEC 61230
Icc: 4,6 kA/1s
Distanza tra i fusibili: 185 mm
Unità di cortocircuito isolata in un solo pezzo
con 3 fusibili NH00
con cavo di terra da 16 mm², L=2 m
e morsetto con manico flessibile tipo 541-49099
Consegnato in una borsa da trasporto
Descrizione
Applicazzione:
Il dispositivo portabile e rigido, dotato di tre fusibili fail-safe NH123 o NH00, consente la messa a terra e il
cortocircuito di un quadro o armadio BT secondo la norma IEC / EN 60947-3.

Vantagi:
NH123 Resistenza ad Isc elevati fino a 16kA/s, NH00 fino a 4.6kA/s, dispositivi tradizionali non reggendo
più di 7kA/s.
Montato in 2 operazioni: fissaggio della morsa e inserimento del dispositivo nell Interruttore-sezionatore
Bassa Tensione. I dispositivi tradizionali richiedono almeno 16 operazioni. Monoblocco, robusto e sicuro
(codifica visiva). I falsi fusibili incorporano un sistema a prova di errore, che li obbliga a essere posizionati
nella posizione corretta per garantire la sicurezza dell'utente.

Caratteristiche:
DIN EN 61230
Icc max : NH 123 16 kA/s / NH 00 4.6 kA/s.
Distanza tra falsi fusibili: 185mm.
Il dispositivo è completamente isolato.
I tre falsi fusibili sono collegati da una piastra metallica rigida e conduttiva.
Il dispositivo è dotato di cavo di messa a terra, comprensivo di pinza di terra
isolata, dotato di impugnatura flessibile che consente il bloccaggio su barre fino
a 25 mm di spessore. Lunghezza e sezione del cavo in base al riferimento.
Consegnato in una borsa protettiva e di trasporto.
Dettagli del prodotto
541-49000
0
