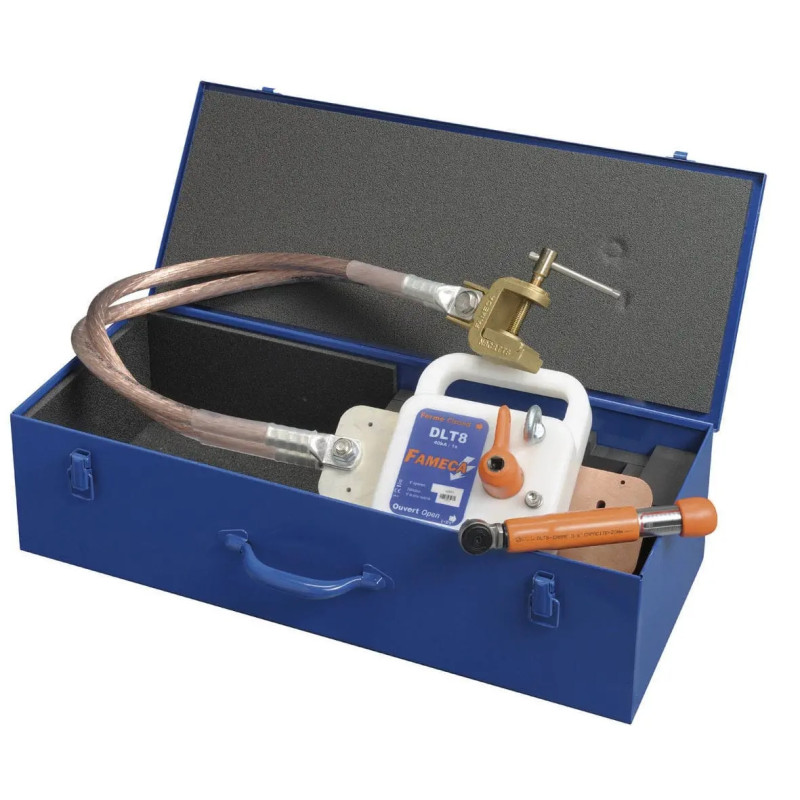

DLT8 Spannungsbegrenzungsgerät

Norm:
Im Rahmen der neuen Norm NF C 18-510 ist bei Arbeiten im spannungsfreien Zustand die Erdung auf beiden Seiten des Arbeitsbereichs erforderlich. Der DLT8 ist das einzige von der Norm zugelassene Mittel, um die für bestimmte Massnahmen erforderliche Öffnung des Erdungsstromkreises herzustellen.

Anwendung:
Das Überspannungsschutzgerät ist ein einphasiges Gerät, das für den Einsatz in Hochspannungsnetzen vorgesehen ist. Es soll in den Erdungsanschluss eingeführt werden, um z. B. mit einem Gerät zur Prüfung von Leistungsschaltern Messungen durchzuführen.
Das Überspannungsschutzgerät ist mit zwei Stellungen versehen:
In der Position "AUF" (Position zur Durchführung von Messungen).
- Er schützt die Nutzer vor ungewollter Spannungsrückkehr, indem er den Erdungsstromkreis wiederherstellt.
- Er begrenzt die Spannung an seinen Klemmen auf einen Wert von weniger als 50 Volt.
In der Stellung "GESCHLOSSEN" stellt er den Erdungsstromkreis wieder her.

Eigenschaften:
Zulässiger Kurzzeitstrom: 40 kA.
Dauer 1 Sekunde.
Spitzenstrom 100 kA.
Dauerstrom, der in der Stellung GESCHLOSSEN durch die DLT8 fliessen kann: 400 A.
Zulässiger Nennstrom (§5.2 der Spezifikation HM-21/97/057A), der durch die Begrenzungsvorrichtung in der Stellung OFFEN fließen kann: 40 A.
Maximale Strombelastbarkeit (§6.5.1.4 der Spezifikation HM-21/97/057A), die über die Begrenzungsvorrichtung in der OPEN-Position fließen kann: 100 A.
Maximale Spannung an den Klemmen der DLT8: 50 Volt Effektivwert.
Max. erforderliche Kraft für die Klemmung: 20 Nm.

Vorteile:
Um die Öffnung des Kontakts des Kontrollgeräts des Leistungsschalters sehen zu können, muss die Erdschleife geöffnet werden. Bei geöffnetem Schutzschalter tritt eine unbeabsichtigte Spannung auf, die von den unter Spannung stehenden Geräten erzeugt wird. Diese Spannung liegt sowohl am Ende des MALT als auch am Aufnahmegerät an. Wenn der DLT8 in den MALT eingefügt ist, begrenzt er die Spannung an der "Berührung" und an den Klemmen des Messgeräts auf 50 Volt Effektivwert. Im Falle einer versehentlichen Spannungswiederkehr wird der Schutz-MALT sofort wiederhergestellt. Mit dem Schutzschalter GESCHLOSSEN ist die gesamte Einheit auf Erdpotenzial.
