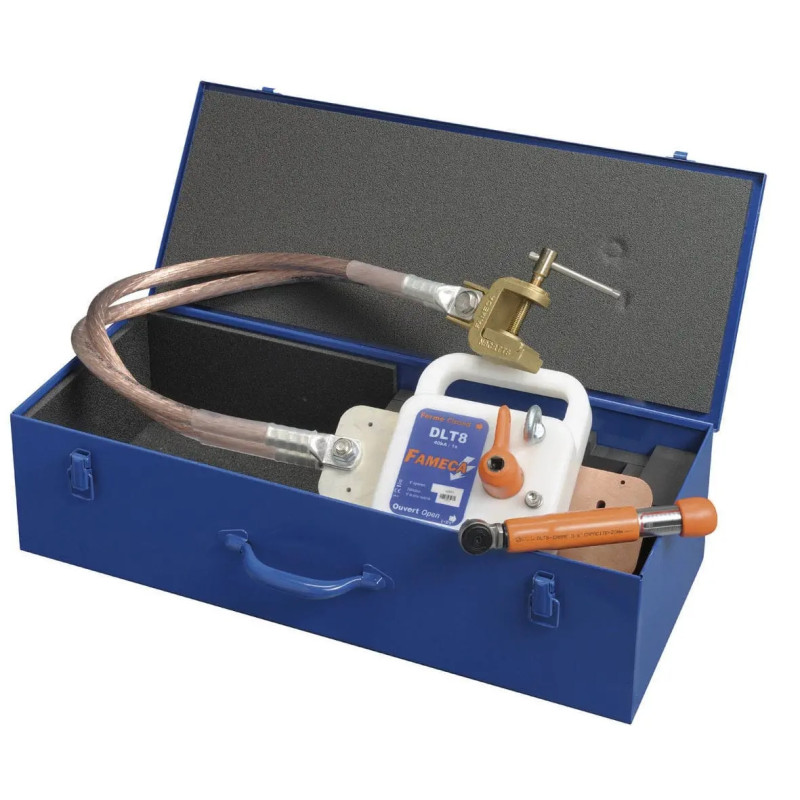

DLT8 Dispositivo limitatore di tensione

Norma:
Secondo la nuova norma NF C 18-510, la messa a terra è richiesta su entrambi i lati dell'area di lavoro quando si opera in stato di assenza di tensione. Il DLT8 è l'unico mezzo approvato dalla norma per creare l'apertura del circuito di messa a terra richiesto per determinate misure.

Applicazione:
Il dispositivo di protezione da sovratensioni è un dispositivo monofase destinato all'uso nelle reti ad alta tensione. È destinato a essere inserito nel collegamento di messa a terra, ad esempio per effettuare misure con un dispositivo per il test degli interruttori.
Il dispositivo di protezione dalle sovratensioni è dotato di due posizioni:
In posizione "OPEN" (posizione per effettuare le misurazioni).
- Protegge gli utenti da ritorni di tensione indesiderati ripristinando il circuito di terra.
- Limita la tensione ai suoi terminali a un valore inferiore a 50 volt.
In posizione "CHIUSA", ripristina il circuito di terra.

Caratteristiche:
Corrente di breve durata ammessa: 40 kA.
Durata 1 secondo.
Corrente di picco: 100 kA.
Corrente continua che può attraversare il DLT8 in posizione di chiusura: 400 A.
Corrente nominale ammissibile (§5.2 della specifica HM-21/97/057A) che può passare attraverso il limitatore in posizione APERTA: 40 A.
Corrente nominale massima (§6.5.1.4 della specifica HM-21/97/057A) che può passare attraverso il limitatore in posizione APERTA: 100 A.
Tensione massima ai terminali del DLT8: 50 volt rms.
Forza massima richiesta per il serraggio: 20 Nm.

Vantaggi:
Per poter vedere l'apertura del contatto del dispositivo di controllo dell'interruttore, il circuito di terra deve essere aperto. Quando l'interruttore è aperto, c'è una tensione involontaria generata dall'apparecchiatura alimentata. Questa tensione è presente sia all'estremità del MALT che al dispositivo di registrazione. Quando è inserito nel MALT, il DLT8 limita la tensione ai terminali "touch" e del contatore a 50 volt RMS. In caso di ritorno accidentale della tensione, il MALT protettivo viene immediatamente ripristinato. Con l'interruttore chiuso, l'intera unità è a potenziale di terra.
