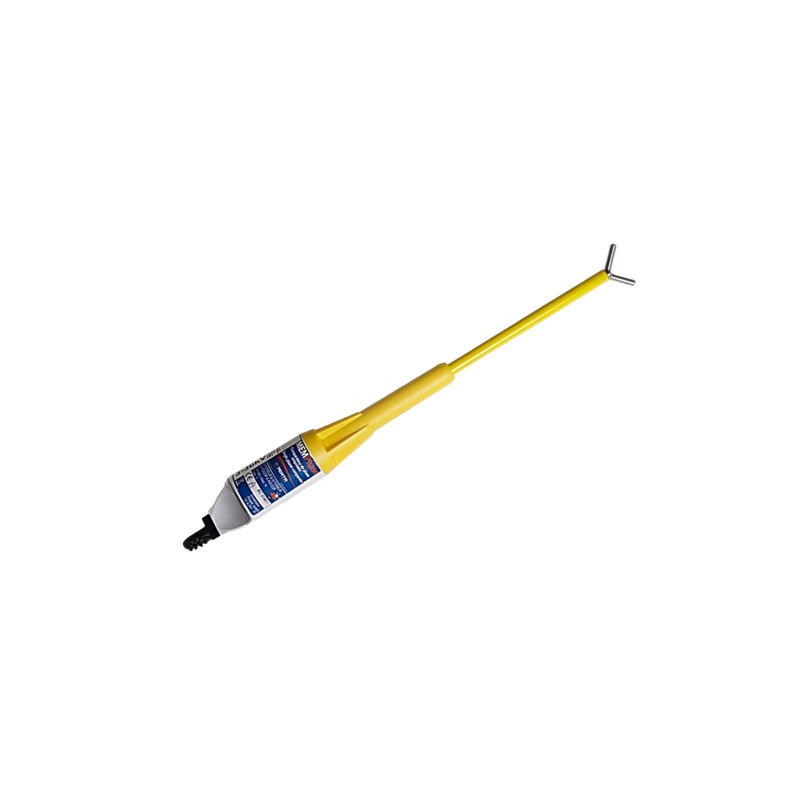

MEMPHASE Comparateur de phases unipolaire 5-36 kV

Norme :
CEI 61481-1 (2014) Travaux sous tension – Comparateurs de phase – Partie 1: Type capacitif pour usage sur des tensions alternatives de plus de 1 kV .
CE : Conformité aux directives Européennes.

Utilisation :
Le MEMPHASE permet d’effectuer la concordance de phases entre deux circuits MT avant de les raccorder entre eux.
Il peut également être utilisé pour indiquer la présence d’une tension sur la ligne.

Caractéristiques :
Gammes de tension : 1 kV à 36 kV
Fréquence de réseaux : 50 et 60 Hz
Class A: ±10°< ϕp ≤ ±30°
État d’attente permanent avec fonction de réveil automatique
Module unique :
- Indique la présence de tension par l’allumage de voyants ROUGE (2 LEDs) intermittents et déclenche le signal sonore cadencé, puis mémorisation du signal de départ.
- Indique l'état prêt de mémorisation faite par un voyant BLEU intermittent, maintien des informations en mémoire : 15s.
- Indique la concordance de phase par l’allumage de voyants ROUGE (4 LEDs) fixe et un son stable.
Auto-test vérifiant tous les circuits de mesures et la tension de la pile
Niveau de pile faible indiqué par l’allumage du témoin LED ORANGE dédié.
Prévu pour être utilisé en extérieur et intérieur.
Températures de fonctionnement : -25 °C à +55 °C
Hygrométrie : 96 % max.
Tension d’alimentation : Pile 9 V alcaline – IEC 6LR61 (Possibilité d’utilisation d’accus à tension délivrée identique)
Boîtier en polycarbonate blanc
Dimensions : Ø 59 mm, L = 280 mm sans l’électrode de contact en Y ni l’allonge d’électrode
Poids net : 0,390 kg avec adaptateur de perche.

Plus produit :
Un seul module léger et compact permet l’utilisation du produit aussi bien en extérieur (ligne) qu’en poste (jeux de barre)
Indication positive de concordance de phase
Indication de présence de tension sur la phase à tester
Indication de « mémoire prête »
L’absence de câble permet :
- D’éliminer le risque dû à la liaison par câble
- De supprimer le problème de distance entre points à contrôler (dans la limite du temps nécessaire pour effectuer les 2 mesures)
- D’étendre le contrôle de concordance au travers de murs (intérieur extérieur, exemple : poste intérieur et tête de câble de remontée aéro-souterraine).
Indications optimisées pour être reçues clairement quelles que soient les conditions de travail :
- L’indication lumineuse visible dans tous les environnements de travail habituels, par temps ensoleillé comme par brouillard, avec un grand angle de visibilité et sur les côtés grâce à son anneau lumineux.
- Le signal sonore 100 dB (à 1 mètre) restant audible même en présence d’un trafic routier ou d’un vent fort, grâce à une conduction naturelle par « cornet » acoustique.
Accès direct à la pile et compartiment électronique fermé hermétiquement. Lors du remplacement de la pile, cette configuration permet d’éviter :
- L’échange par inadvertance boîtier et électronique,
- La dégradation des circuits électroniques,
- La pénétration de l’humidité dans l’appareil lors d’un changement de pile à l’extérieur.
