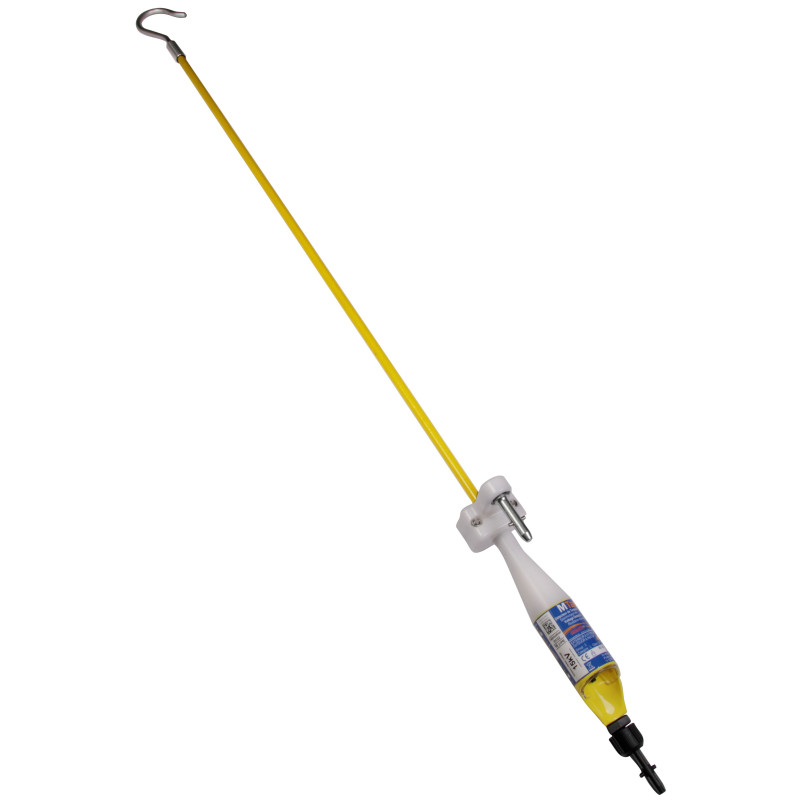

MTAG Spannungsprüfer 15 kV (16 2/3 Hz)

Norm:
Entwickelt gemäss IEC 61243-1 2009 und geeignet für den Einsatz in Eisenbahnnetzen.

Verwendung:
Dieses Gerät ist für die Überprüfung der Abwesenheit von Nennspannungen vorgesehen.
Bei Netzen mit Nennspannung im angegebenen Bereich erkennt es jede tatsächliche Spannung und weist jede induzierte Spannung zurück, um die Installation der Erdung zu ermöglichen.

Merkmale:
Spannungsbereich: 15 kV
Netzfrequenz: 16 2/3 Hz.
- Ständiger Bereitschaftszustand mit automatischer Weckfunktion.
- Anzeige einer Spannung innerhalb des kalibrierten Bereichs oder einer höheren Spannung bewirkt das Aufleuchten der ROTEN LED und löst das akustische Signal aus.
- Selbsttest ("betriebsbereit") des Geräts wird durch das Aufleuchten der GRÜNEN Kontrollleuchte angezeigt.
- Der Selbsttest überprüft alle Schaltkreise, den Referenzerkennungspegel und die Batteriespannung.
- Der Selbsttest wird automatisch für die gesamte Dauer des durch die grüne LED angezeigten "betriebsbereiten" Zustands wiederholt (1,5 Minuten lang).
- Niedriger Batteriestand wird durch das Aufleuchten der zweckgebundenen ORANGE LED angezeigt.
- Für die Verwendung im Freien und in Innenräumen vorgesehen.
- Betriebstemperaturen: -25°C bis +55°C
- Luftfeuchtigkeit: 96% max.
- Versorgungsspannung 9V Alkaline-Batterie IEC 6LR61
- Akzeptiert die Verwendung von Akkus mit identischer abgegebener Spannung.
- Gehäuse aus gelbem Polycarbonat
- Abmessungen ohne Elektrode: Ø 59 mm, L = 280 mm / Gewicht: 0,390 kg.
- Abmessungen Detektor + Antenne: 1420 x 80 x 110 mm / Nettogewicht: 1 kg.

Vorteile:
Optimierte Anzeigen, die unabhängig von den Arbeitsbedingungen deutlich empfangen werden:
- Die Leuchtanzeige, die in allen üblichen Arbeitsumgebungen sichtbar ist, sowohl bei Sonnenschein als auch bei Nebel, mit einem großen Sichtwinkel und seitlich durch den Leuchtring.
- Das akustische Signal 100 dB (bei 1 Meter), das auch bei Straßenverkehr oder starkem Wind hörbar bleibt, dank der natürlichen Leitung durch ein akustisches "Horn".
Direkter Zugang zur Batterie und hermetisch abgedichtetes Elektronikfach. Beim Austausch der Batterie verhindert diese Konfiguration, dass:
- dass Gehäuse und Elektronik versehentlich vertauscht werden.
- die elektronischen Schaltkreise zu beschädigen.
- das Eindringen von Feuchtigkeit in das Gerät, wenn die Batterie im Freien gewechselt wird.
