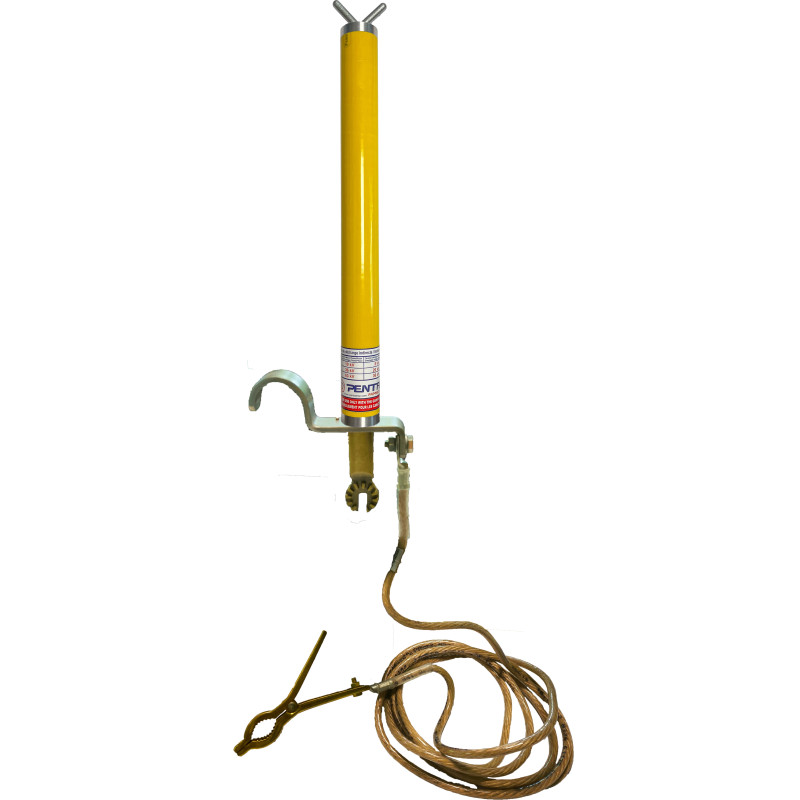

MDI11610A Modul für indirekte Entladung
  • MDI11610A Modul für indirekte Entladung
  • MDI11610A Modul für indirekte Entladung

MDI11610A Modul für indirekte Entladung

543-39721
Max. Entladungsspannung 36 kV
Max. Entladungsenergie 16000 J
mit 1 Widerstand,
Erdungskabel 16 mm², Länge 10 m,
Klemme PST38,
Endstück: U
Beschreibung
Anwendung:
Das Modul zur indirekten Entladung (MDI) ermöglicht eine gedämpfte Entladung der Restladungen empfindlicher kapazitiver Schaltungen über einen Widerstand beim Abschalten. Dieses Modul verfügt über einen U-Anschluss und muss je nach Anwendung und der bei der Entladung potenziell vorhandenen Spannung mit einer geeigneten Isolierstange kombiniert werden. Gegebenenfalls eignet sich ein PPOL-Modell hervorragend.

Für einen sicheren Einsatz muss die richtige Artikelnummer ausgewählt werden, die den Anforderungen der gewünschten Anwendung entspricht. Dazu müssen die potenziell vorhandene Höchstspannung sowie die zu entladende Energie bekannt sein, um die Entladezeit zu bestimmen, die erforderlich ist, um eine ungefährliche Spannung zu erreichen.

Ermöglicht eine gedämpfte Ableitung der Restenergie empfindlicher kapazitiver Schaltungen.
Artikeldetails
543-39721
0
