- 1 valigetta con 2 LED rossi ricaricabili (12 V - 220 V)
- 2 aste isolanti telescopiche per le lunghezze di 1435 mm e 1000 mm
- 2 bersagli (pieghevoli per riporli nella borsa da trasporto)
- 1 borsa da trasporto
- Peso 8 kg
Forza 37 kN
Corsa 8 mm
Attacco M12
con testa idraulica decentrata, collegata tramite un tubo flessibile non separabile di lunghezza 70 cm
Peso 4 kg
Dimensioni testa 88 x 58 mm
Fornito in valigetta con batteria da 18 V e caricabatterie
per il collegamento di fascette tipo Ligarex larghezza 16 mm
nastro con terminale larghezza 16-20 mm
Nastro larghezza da 5 a 22 mm e spessore massimo 0,75 mm
Dimensioni ? x ? x ? m
Possibilità di ampliamento:
porta M, griglia di ventilazione laterale, finestra con pellicola, strisce riflettenti, stampa logo,
colore: bianco e giallo, blu, rosso, verde, grigio,
tessuto in poliestere ignifugo che lascia passare la luce del giorno,
impermeabile, cerniera sul davanti e sul retro (1 m),
in borsa portaoggetti
FUNZIONE

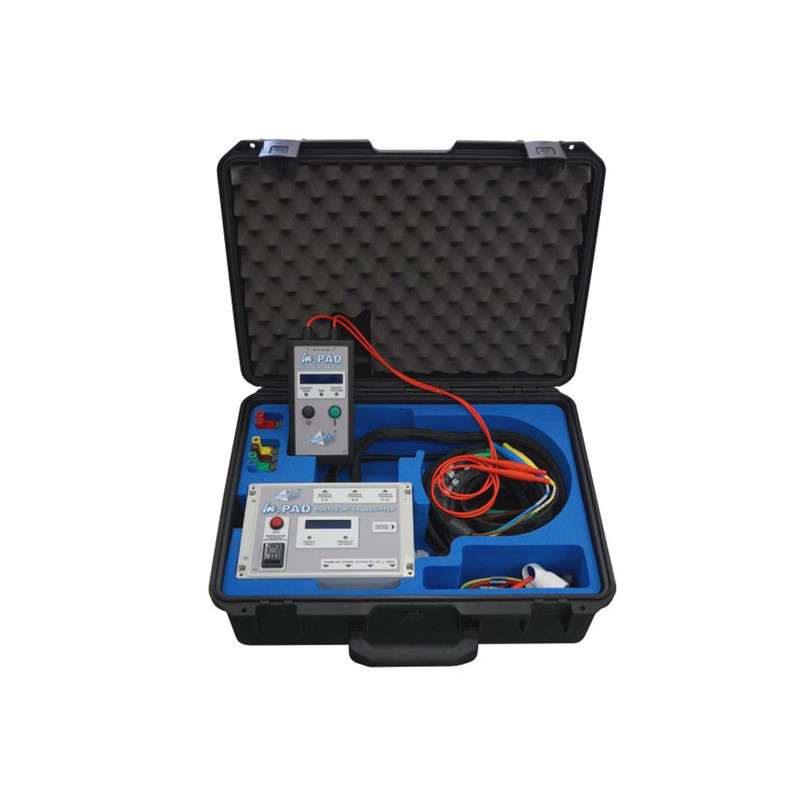

m.PAD è un dispositivo che consente di identificare le fasi e le derivazioni in qualsiasi punto della rete in bassa tensione a valle della stazione di trasformazione MT/BT.
PRINCIPIO DI UTILIZZO
m.PAD è composto da un trasmettitore e da un ricevitore.
Il trasmettitore è collegato alla stazione MT/BT:
- Sul lato tensione sul lato BT alle 3 fasi e al neutro.
- Sul lato corrente, utilizzando il MADE-Flex (loop di Rogowski) su ogni alimentatore (prendendo le 3 fasi di ogni alimentatore ed escludendo il neutro).
Il ricevitore può quindi essere collegato tra fase e neutro in diversi punti della rete per localizzare la fase e l'alimentatore.
Modulo di riferimento
- Due ingressi di riferimento (CAT-III 600V, CAT-IV 300V)
- Porta Ethernet
- Ingresso di alimentazione
- Interfaccia di connessione GPS esterna
- 50/60Hz
Modulo di misurazione
- 4 batterie AA
- Durata della batteria: 30 ore di fasatura continua
- Contatto diretto a bassa tensione CAT-III 1000V / CAT-IV 600V
- Contatto diretto in media tensione fino a 72 kV con polo isolante
- Senza contatto fino a 800 kV
- Ingresso di test capacitivo
- Misure dalla porta dell'indicatore di tensione semiretta del pannello....
Campo di misura da 2,5 Ω a 5 mΩ
Precisione 0,1 mΩ
Tolleranza 12,5% (rilevamento di 1 filo interrotto su 8).
Numero di fusibili memorizzati max. (database) Fino a 3000.
Corrente di prova 200 mA
Peso 2,6 kg
Dimensioni 304 x 270 x 144 mm
Temperatura di funzionamento da -20 °C a +55 °C
Alimentazione 2 batterie 9 V tipo 6LR61 al litio o alcaline
Numero massimo...
Alimentazione: 2 batterie da 9 V, tipo LR61.
Dimensioni della cassa: 360 x 280 x 600 mm.
Peso: 3,3 kg
Display: schermo LCD a 4 righe + LED.
Temperatura di esercizio: da -20°C a +50°C.
Precisione delle misure: 1 %.
Grado di protezione: IP 52
