PHANTOM Système d'identification de phase réelle (GPS)

Utilisation :
Le PHANTOM est un produit exclusif qui permet, en tout point du réseau, d’afficher la phase et l’angle de phase comparé à une référence centrale. Il fonctionne que ce soit en Basse Tension ou en Haute Tension, sur réseaux aériens ou en postes. Le réseau reste sous tension dans son schéma courant. La mesure est calculée avec précision grâce à la synchronisation GPS entre la référence et l’unité de mesure.
Il garantit aux exploitants la connaissance de la "vraie phase" pour les opérations suivantes :
• Changement de transformateur
• Liaison réseaux aériens/souterrains
• Parallélisme de secteurs de réseaux
• Installation de mesurage ou télé mesurage
• Installation de compteurs intelligents.
• Cartographie des charges en vue d’équilibrage
• Reconstitution du réseau après incidents climatiques
• Cartographie géo référencée
• Mise à jour de la documentation réseau.

Caractéristiques :
• Résolution de phasage : ± 1 °
• Portée sans fil : module de mesure et module d’affichage sans fil: 14 mètres.

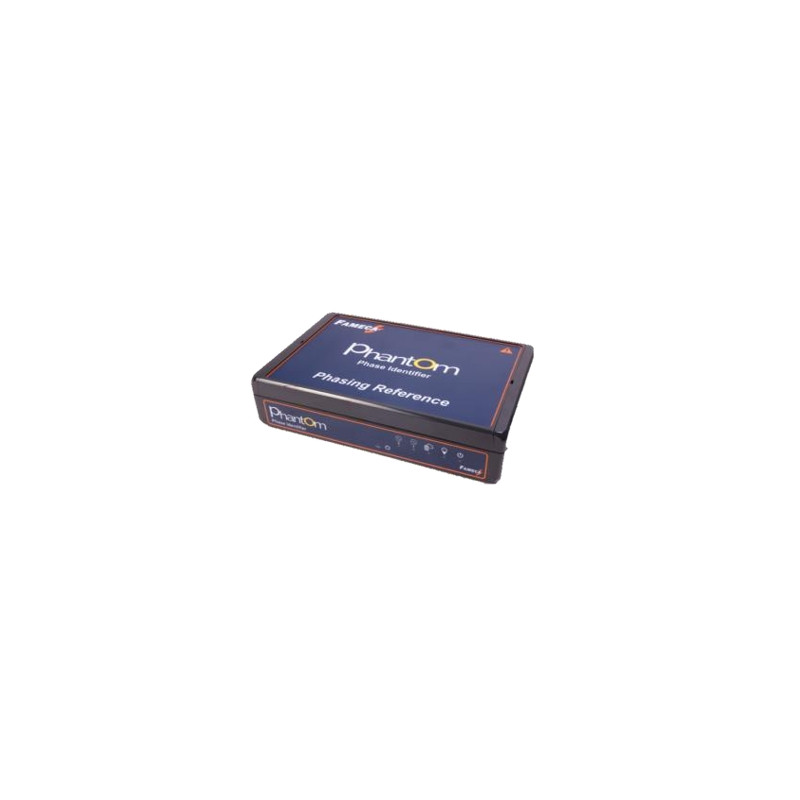

• Module de référence PHANTOM :
- Deux entrées de référence (CAT-III 600V, CAT-IV 300V)
- Port Ethernet- Entrée de puissance- Interface de connexion GPS externe
- 50/60Hz
• Module de mesure PHANTOM :
- 4 piles AA
- Autonomie : 30 heures de mise en phase continue
- Contact direct de mise en phase basse tension CAT-III 1000V / CAT-IV 600V
- Contact direct moyenne tension jusqu'à 72 kV avec perche isolante
- Sans contact jusqu'à 800 kV
- Entrée de test capacitif
- Mesures du port de l’indicateur de tension à demi redressé du tableau des cellules.
- Classement IP-67
- 50/60 Hz

Plus produit :
PHANTOM est conçu pour identifier sans équivoque les phases électriques à tous les niveaux de tension (40 V à 1200 kV) d’un réseau électrique. Ses technologies avancées permettent des mesures sans effort n’importe où :
• Fonctionne à tous les niveaux de tension
• Lectures graphiques intuitives
• Phasage direct et sans contact
• Technologie satellite GPS précise
• Communication sans fil robuste
• Conception robuste éprouvée sur le terrain
• Mode de retenue (pas de couverture GPS)
• Mode différé (pas de couverture cellulaire)
