BT - MT hors tension,Utilisable sur tous types de câblesEmetteur :- Piles : 8 x MN1400 type C (non fournies)- Signal de sortie : pulsé ou continu- Affichage : écran OLED 1,28”- Indicateur sonore : buzzer interne- 233 x 94 x 85 mmRécepteur :- 1 x 9 V MN1604 6LR61 (non fournie)- Capteur : connecté au récepteur par un câble flexible et spiralé- Affichage :...
Résolution 2,5 Ω à 5 mΩ
Précision 0,1 mΩ.
Tolérance de 12,5 % (détection de 1 fil coupé sur 8).
Nombre max. de fusibles enregistrés (base de données) Jusqu'à 3000
Courant de test 200 mA
Température de fonctionnement -20 °C à +55 °C
Alimentation électrique 2 piles 9 V type 6LR61 lithium ou alcalines
Nombre de mesures sans changement de piles 2200 mesures...

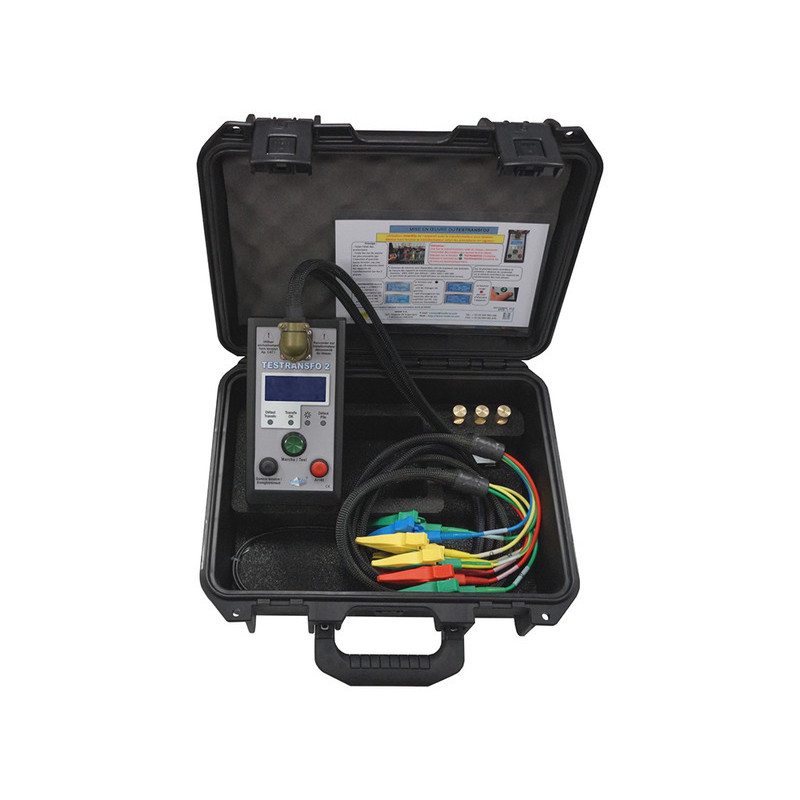

Fonction : TESTRANSFO2 est un appareil portable et sécurisé permettant de vérifier le fonctionnement des transformateurs triphasés de distribution MT/BT. Il fonctionne sur tous types de transformateurs déconnectés du réseau, quelles que soient la marque et la puissance, TPC ou non, selon spécifications : HN52-S-20, S-24 et S-27. TESTRANSFO2 vous permet de savoir, instantanément, sur le terrain ou sur votre parc, si un transformateur est en bon état de fonctionnement.
Principe d'utilisation : TESTRANSFO2 vérifie automatiquement 19 points essentiels de votre transformateur afin de prévenir d’un éventuel défaut avant installation. Ces 19 tests portent sur : - L’intégrité des enroulements (rupture de spires, court-circuit entre spires, etc.) - Les rapports de transformation des 3 phases - La cohérence des formes d’onde côté MT/BT Un logiciel applicatif PC vous permet de visualiser les résultats et d’éditer un rapport via une connexion USB.
Défauts décelables : - Protections constructeurs - CC entre phases - CC entre neutre et terre - Ruptures d’enroulements - CC entre phases et neutre - Rapports de transformation
Recherche, localisation et réparation des ruptures de neutre.
Alimentation : 230/400 V
Etanchéité : IP 22
Consommation : 5 kVA
Dimensions : 474 x 415 x 214 mm
Poids ensemble : 10 kg
Module de Référence
- Deux entrées de référence (CAT-III 600V, CAT-IV 300V)
- Port Ethernet
- Entrée de puissance
- Interface de connexion GPS externe
- 50/60Hz
Module de Mesure
- 4 piles AA
- Autonomie : 30 heures de mise en phase continue
- Contact direct de mise en phase basse tension CAT-III 1000V / CAT-IV 600V
- Contact direct moyenne tension jusqu'à 72 kV avec perche isolante
- Sans contact jusqu'à 800 kV
- Entrée de test capacitif
- Mesures du port de l'indicateur de tension à demi redressé du tableau.
-...
Résolution 2,5 Ω à 5 mΩ
Précision 0,1 mΩ.
Tolérance de 12,5 % (détection de 1 fil coupé sur 8).
Nombre max. de fusibles enregistrés (base de données) Jusqu'à 3000
Courant de test 200 mA
Température de fonctionnement -20 °C à +55 °C
Alimentation électrique 2 piles 9 V type 6LR61 lithium ou alcalines
Nombre de mesures sans changement de piles 2200 mesures...
