Emetteur, récepteur,pince de signal universelle, câbles de connexion isolés,2 piquets de terre, avec 2 batteries et chargeur, dans sac de transport.Lecture de la profondeur (cm) et du courant (mA) en simultané,Fréquence 512 Hz, 640 Hz, 8 kHz, 32 kHz, 50 Hz (présence du réseau électrique),Affichage de la profondeur réelle (5 % de précision à 3 m)
Ø 16 - 45 mm
Fonction :
Enlever la gaine externe
Enlever l'isolant
Travailler sur l'isolant
Profondeur de coupe maxi sur isolant : 7 mm
303 x 95 x 165 mm
1,5 kg
Force : 40 kN
Fils de contact : 107 et 150 mm²
Dimensions : 375 x 80 x 210 mm
Poids : 5 kg
Livré en coffret plastique avec batterie 18V Li-Ion 2Ah et chargeur.
BATTERIE BOSCH
Forme de la tête : ciseaux ouverts
Plage de coupe maximale : Ø 85 mm
Force de coupe : 30 kN
Tension de la batterie : 18 V
Capacité de la batterie : 5,0 Ah, lithium-ion
Temps de charge de la batterie : 45 minutes
Poids avec batterie : 7,2 kg
Température ambiante : -10 °C à +40 °C
Ecartement de voie : 1430 à 1470 mm,
Plage du désaxement : ±450 mm,
Application smartphone pour visualisation et enregistrement des données,
Laser/Caméra Leica Bluetooth,
Poids : 7 kg
Livré dans housse de rangement.

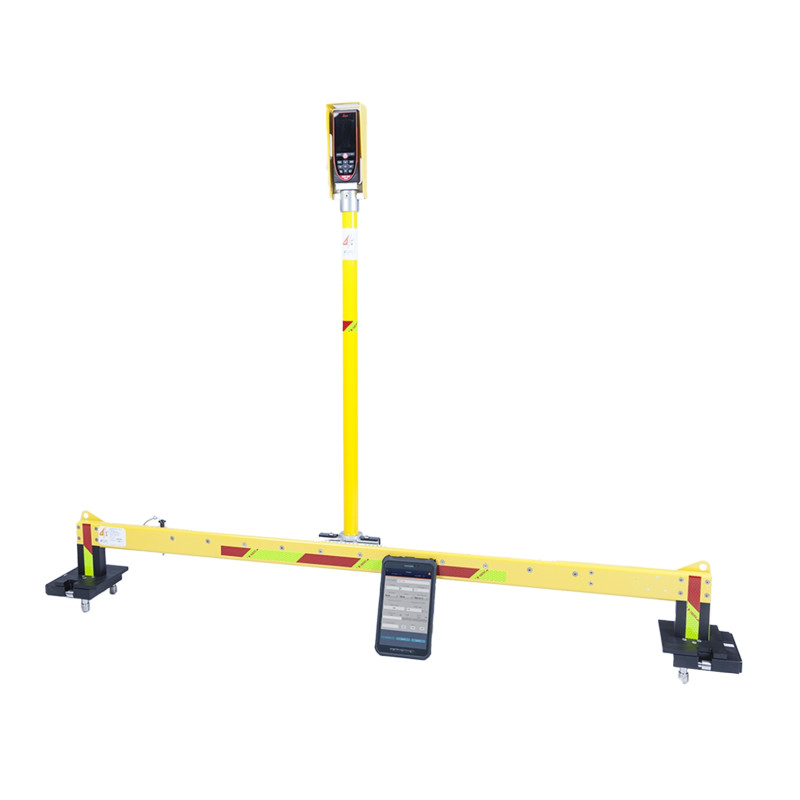

Domaine d’application :
Mesurer la hauteur et le désaxement du fil de contact caténaire par rapport à l’axe de la voie ferrée.
Avantages :
- Système allégé pour faciliter la prise de mesures des points particuliers.
- Sangle d’épaule pour le transport sur longues distances.
- Référence de la mesure du désaxement prédéfinie grâce à l’auto-centrage de la règle sur la voie.
- Caméra intégrée au système de laser permettant la mesure facile et précise à hauteur d’homme (Jour/Nuit), grâce à la visualisation du laser sur le fil de contact caténaire.
- Règle connectée pour stockage des données sur l’application dédiée.
- Exploitation des données : Serveur web avec identifiant personnel
Caractéristiques :
- Règle :
Compatible écartement de voie : 1430 à 1470 mm
Plage du Désaxement ±450 (900 mm)
Isolation entre les deux files de rail.
Dimensions sans le mât : 1700 x 130 x 1260 mm
Dimensions avec le mât : 1700 x 130 x 270 mm
Masse : 7 kg
- Sacoche de transport :
Tissu épais avec doublure en mousse
Dimensions : 1740 x 210 x 270 mm
Masse : 1.5 kg
En option avec l'art. 857-MDI :
Mesure du dévers et de l’implantation
Ecartement de voie : 995 à 1030 mm,
Plage du désaxement : ±300 mm,
Application smartphone pour visualisation et enregistrement des données,
Laser/Caméra Leica Bluetooth,
Poids : 6 kg
Livré dans housse de rangement.
- Utilisation : Support H
- Plage de mesure : jusqu’à 10°
- Précision : 0.001°
- Plage de température : -15°C /+50°C
- Utilisation extérieure : par tous les temps.
- Autonomie : 15 ans.
- Alimentation : pile Lithium 3,6 V
- Connectivité : NFC/ LoRaWAN®
- Dimensions : 105 x 79 x 49 mm
- Masse : 0,57 kg
- 3 ans d'abonnement compris
Mesure l'épaisseur du fil de contact caténaire depuis le sol.
Application smartphone pour visualisation et enregistrement des données.
Plage de mesure : 2 à 16 mm,
Précision de mesure :
± 0.05 mm Ø fil < 12 mm,
± 0.08 mm Ø fil > 12 mm
Inclus :
Outil de mesure
Perche téléscopique isolante (2,10 / 5,60 m)
Perchette isolante (1 m)
Support téléphone...
Mesure de la tension mécanique depuis le sol.
Application smartphone pour visualisation et enregistrement des données.
Plage de mesure : 100-2500 daN,
Diamètre maxi de câble : Ø 21 mm,
Inclus :
Outil de mesure
Perche téléscopique isolante (2,10 / 5,60 m)
Sacoche + valise de transport
Ecartement de voie : 995 à 1030 mm, 1430 à 1470 mm
Plage du désaxement : ±300 mm, ±450 mm,
Application smartphone pour visualisation et enregistrement des données,
Laser/Caméra Leica Bluetooth,
Livré dans housse de rangement.
Ecartement de voie : 1430 à 1470 mm,
Plage du désaxement : ±450 mm,
Application smartphone pour visualisation et enregistrement des données,
Laser/Caméra Leica Bluetooth,
Poids : 17,5 kg
Livré dans coffret de rangement.
Ecartement de voie : 1430 à 1470 mm,
Plage du désaxement : ±450 mm,
Application smartphone pour visualisation et enregistrement des données,
Laser/Caméra Leica Bluetooth,
Poids : 7 kg
Livré dans housse de rangement.
