dimensions 2,5 x 2,5 x 2 m (pliée 1,7 x 0,35 x 0,35 m), 18,5 kg,
couleur jaune et blanc,
toile ignifuge en polyester laissant passer la lumière du jour,
étanche, zip sur paroi avant et arrière (1 m),
dans housse de rangement
Norme : CEI 61230
Icc : 13 kA/1s,
Composition :
3 pinces à ressort Ø3 à Ø32mm
2 câbles de court-circuit alu 95mm², longueur 2,25m
1 touret avec câble de terre cuivre 25mm,
longueur 16m et un étau de terre intégré,
1 plateau pour 3 pinces équipé d'un embout
APV et d'un crochet,
1 perche isolante télescopique (L=2m dépliée),
1 piquet de terre de longueur 1m,
1 coffret métallique
1 housse

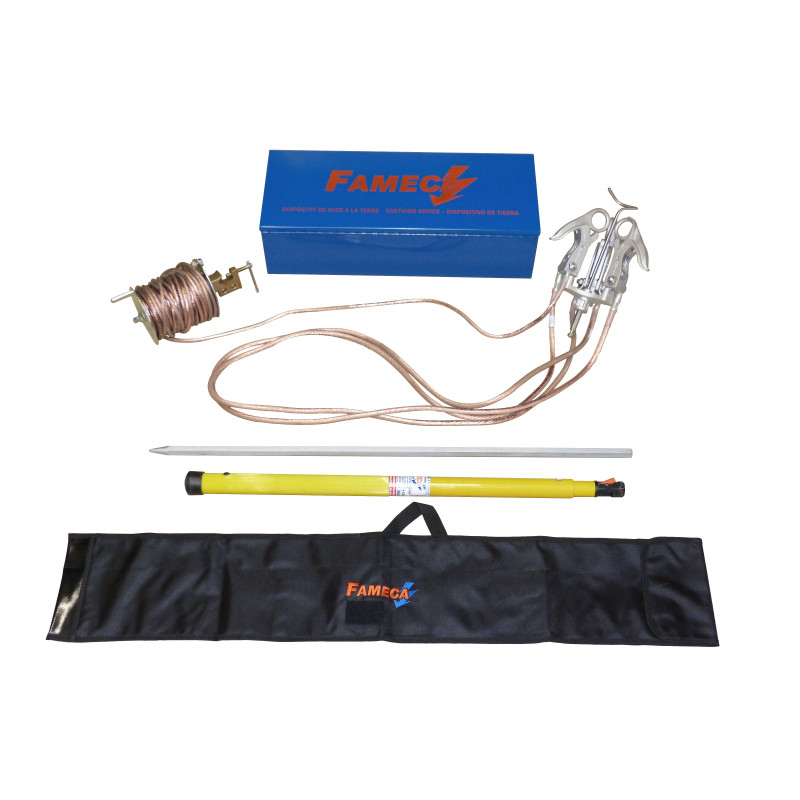

Le dispositif de mise en court-circuit et à la terre EY3222NFC est destinée aux réseaux aériens nus dedistribution (MT) à 3 fils.
Sa mise en place peut se faire à partir du pylône ou du sol.
Les pinces MT330NFC composant le dispositif possèdent des ressorts et des linguets. L'armement préalable permet son serrage automatique sur le conducteur et évite que les pinces tombent du plateau. Elles sont constituées d'un corps et d'une mâchoire en alliage d'aluminium.
Le plateau porte-pinces en aluminium permet de supporter les 3 pinces. Il est équipé d'un embout APV (hexagone de 12mm) permettant sont adaptation sur la perche et d'un crochet permettant la dépose des pinces.
Norme : CEI 61230
Icc : 13 kA/1s,
Composition :
3 pinces à ressort Ø3 à Ø32mm
2 câbles de court-circuit en cuivre de 50mm², longueur 2,75m
1 touret avec câble de terre en cuivre de 25mm²,
longueur 16m et un étau de terre intégré,
1 plateau pour 3 pinces équipé d'un embout
APV et d'un crochet,
1 perche isolante télescopique (L=2m dépliée)
1 piquet de...
Norme : CEI 61230
Icc : 18 kA/1s,
Composition :
3 pinces à ressort Ø3 à Ø32mm
2 câbles de court-circuit en cuivre de 70mm², longueur 2,75m
1 touret avec câble de terre en cuivre de 35mm²,
longueur 16m et un étau de terre intégré,
1 plateau pour 3 pinces équipé d'un embout
APV et d'un crochet,
1 perche isolante télescopique (L=2m dépliée)
1 piquet de...
Norme : CEI 61230
Icc : 8 kA/1s,
Composition :
3 pinces à ressort Ø3 à Ø32mm
2 câbles de court-circuit en cuivre de 35mm², longueur 2,75m
1 touret avec câble de terre en cuivre de 16mm²,
longueur 16m et un étau de terre intégré,
1 plateau pour 3 pinces équipé d'un embout
APV et d'un crochet,
1 perche isolante télescopique (L=2m dépliée)
1 piquet de terre...
Norme : CEI 61230
Icc : 13 kA/1s,
Composition :
3 pinces à ressort Ø3 à Ø32mm
2 câbles de court-circuit alu 95mm², longueur 2,25m
1 touret avec câble de terre cuivre 25mm,
longueur 16m et un étau de terre intégré,
1 plateau pour 3 pinces équipé d'un embout
APV et d'un crochet,
1 perche isolante télescopique (L=2m dépliée),
1 piquet de terre de longueur 1m,
1 coffret métallique
1 housse
