Emetteur, récepteur,pince de signal universelle, câbles de connexion isolés,2 piquets de terre, avec 2 batteries et chargeur, dans sac de transport.Lecture de la profondeur (cm) et du courant (mA) en simultané,Fréquence 512 Hz, 640 Hz, 8 kHz, 32 kHz, 50 Hz (présence du réseau électrique),Affichage de la profondeur réelle (5 % de précision à 3 m)
Norme : CEI 61481-1
Plage de tension : 16-65 kV (50/60 Hz),
Indication concordance de phase,
Indication présence tension,
Emetteur (T) : boîtier gris L = 280 mm, Ø 59 mm, 390 g
Récepteur (R) : boîtier bleu L = 280 mm, Ø 59 mm, 390 g
Embout baïonnette verrouillable et hexagonal,
Livré dans housse de rangement.
gris/antracite avec bandes réfléchissantes,
partiellement à double couche
IEC 61482-2 APC 1, APC 2, EN ISO 11612,
EN ISO 11611, EN 13034 Typ 6,
EN 1149-3/-5

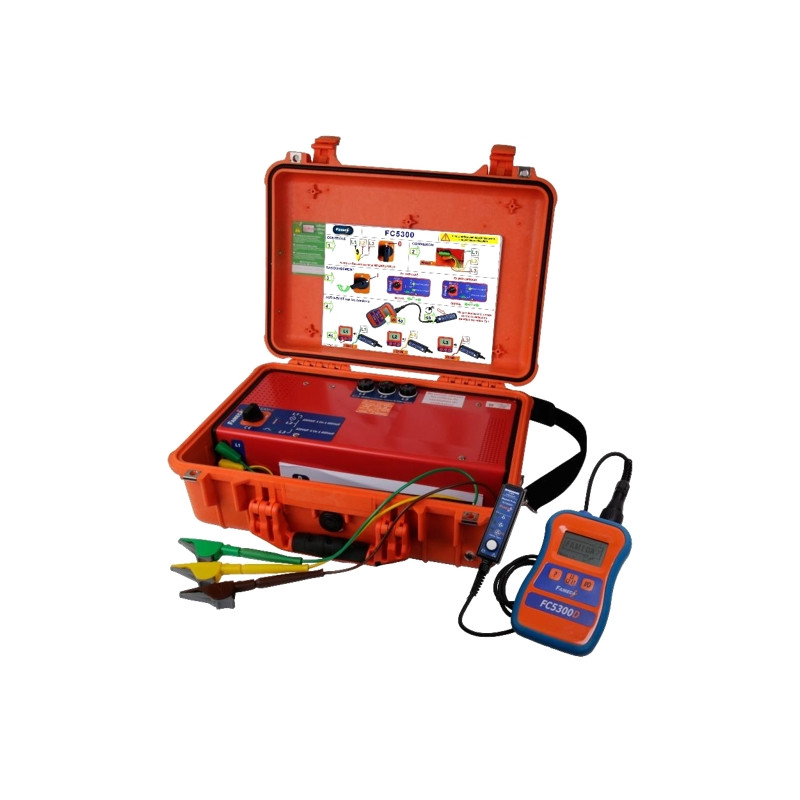

FC5300 Identificateur de câbles et phases BT sous tension
119-FC5300
Utilisable sur tous types de câbles armés,
inclus 3 pinces L1, L2 et L3, 1 émetteur,
branchement sur borne de raccordement,
dans valise robuste et étanche, connexions sécurisées IP2X
inclus notice d'utilisation,
dimensions 470 x 360 x 190 mm
Poids 9,85 kg
Norme :
Conforme aux Directives Européennes et marquage CE.
Concept original permettant le respect des règlementations internationales concernant les opérations et les accès aux réseaux et installations électriques.
Utilisation :
Cet appareil fournit toutes les indications nécessaires pour l’identification certaine d’un câble BT parmi d’autres câbles : Identification des câbles d’énergie en fouille ouverte ou galerie. Identification des trois conducteurs de phases sur câble triphasé unipolaire L1, L2 et L3.
Identification ou confirmation de la source.
Discrimination du câble amont et aval en un point donné du réseau.
Deux modes de connexion sont possibles:
- Entre deux phases, dans le but d’identifier un câble dont la troisième phase est en défaut
- En triphasé, dans le but d’identifier le câble et ses trois phases
Caractéristiques :
La sonde à affichage guide l’utilisateur à travers les étapes de chaque fonction.
Pour les environnements très encombrés et non accessibles avec la sonde droite (cas de conducteurs épanouis, par exemple) une boucle de Rogowski est fournie (en option).
La sonde ultra directionnelle améliore la résolution dans les faisceaux de câbles.
Connectique fiabilisée: cordons sur-isolés et gainés, selon nouvelles exigences normatives.
Autotest intégré.
Fonctionne sur tous les types de câbles: Câbles CPI (à Papier Imprégné), câbles synthétiques, à double armature métallique, même fortement chargés, en aérien isolé;
et quelque soit l’environnement, en souterrain en zone urbaine, périurbaine et rurale pour tous types de régimes de neutres.
Présenté dans une valise incassable et étanche, spéciale chantiers.
La recharge du détecteur se fait avec un chargeur standard de type USB sur secteur ou sur véhicule.
Plus produit :
Simplicité : l’appareil se connecte comme une charge chez un abonné ou sur une borne de raccordement en aval du point à identifier.
Efficacité : le principe de soutirage de courant permet :
- De confiner les indications utiles dans le câble recherché.
- D’en disposer quelle que soit la durée du chantier et quelle que soit la longueur de câble, sans intervention sur l’appareil.
Élimination des risques dus :
- À une confusion avec d’autres câbles semblables en basse ou haute tension par exemple.
- À la détection de signaux sur des câbles avoisinants.
Inclus 3 pinces crocodiles vert/jaune/marron,
1 émetteur intégré dans valise de transport,
1 récepteur dans sacoche souple,
1 capteur d'identification 1m,
1 capteur de courant MADE-Flex souple pour
repérage de phase et départ 2m,
3 adaptateurs coudé M/F
3 fusibles 6.3x32 2A 30 kA 1000 V,
utilisable sur tous types de câbles,
fonctionne sur secteur,...
BT - MT hors tension,Utilisable sur tous types de câblesEmetteur :- Piles : 8 x MN1400 type C (non fournies)- Signal de sortie : pulsé ou continu- Affichage : écran OLED 1,28”- Indicateur sonore : buzzer interne- 233 x 94 x 85 mmRécepteur :- 1 x 9 V MN1604 6LR61 (non fournie)- Capteur : connecté au récepteur par un câble flexible et spiralé- Affichage :...
Utilisation : sur tous types de câbles d'énergie isolés
Capteur de courant >1A (50/60 Hz) avec sonde magnétique,
Batterie Li-Pol rechargeable (chargeur inclus),
Livré dans malette de transport
BT - MT hors tension,
inclus 3 pinces L1, L2, L3,
utilisable sur tous types de câbles,
longueur de câble jusqu'à 20 km
fonctionne sur batterie ou alimentation secteur
dans valise robuste et étanche
BT - MT hors tension, avec sonde IPROBE (indicateur de courant),
inclus 3 pinces L1, L2, L3,
utilisable sur tous types de câbles,
longueur de câble jusqu'à 20 km
fonctionne sur batterie ou alimentation secteur
dans valise robuste et étanche
BT - MT hors tension
Emetteur :
- Batterie Life PO4 6,4 V – 1,5 Ah
- Autonomie max. : 7 h en continu
- Fonctionne également sur le 230 VAC
- 205 x 40 x 110 mm
Récepteur :
- 4 piles Alcaline 1,5 V
- Autonomie max. : 2000 mesures
- 170 x 400 x 95 mm
Utilisable sur tous types de câbles,
Livré dans valise robuste et étanche
Utilisable sur tous types de câbles armés,
inclus 3 pinces L1, L2 et L3, 1 émetteur,
branchement sur borne de raccordement,
dans valise robuste et étanche, connexions sécurisées IP2X
inclus notice d'utilisation,
dimensions 470 x 360 x 190 mm
Poids 9,85 kg
